Mesure de la plasticité au cône d’abrams

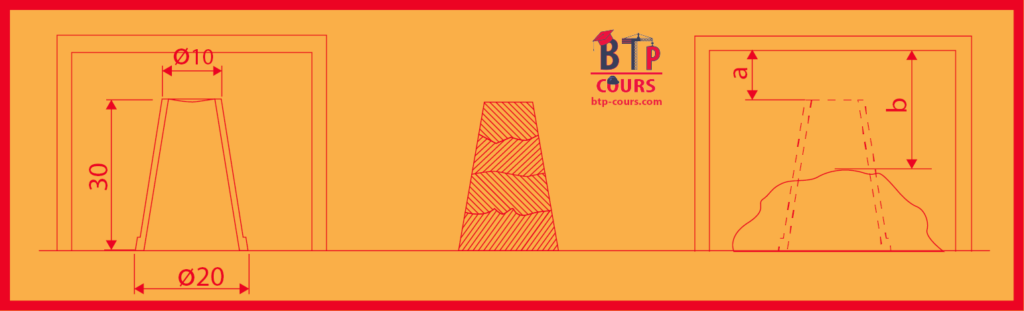

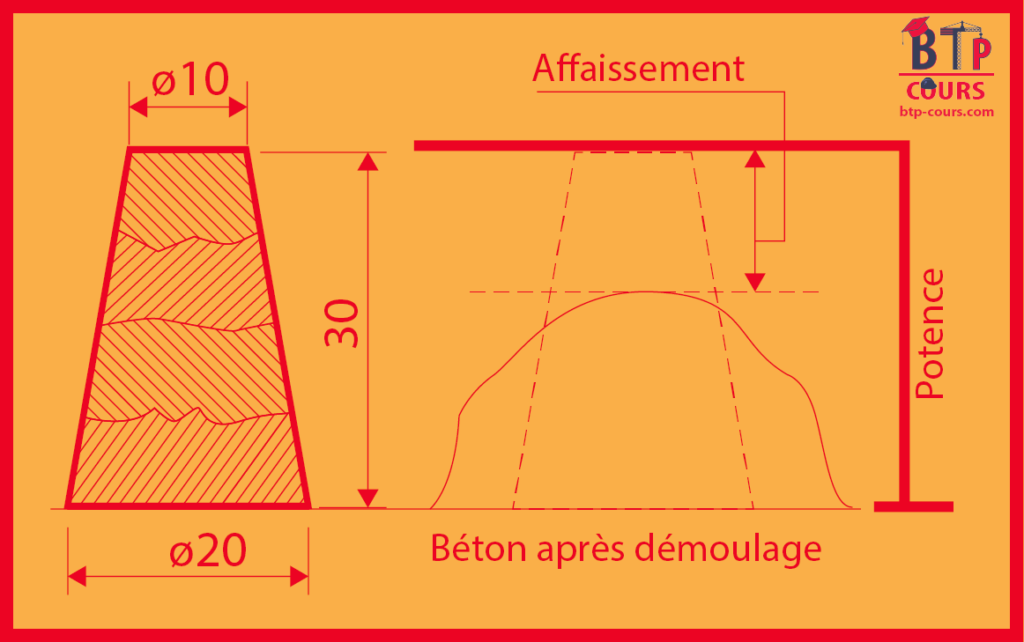

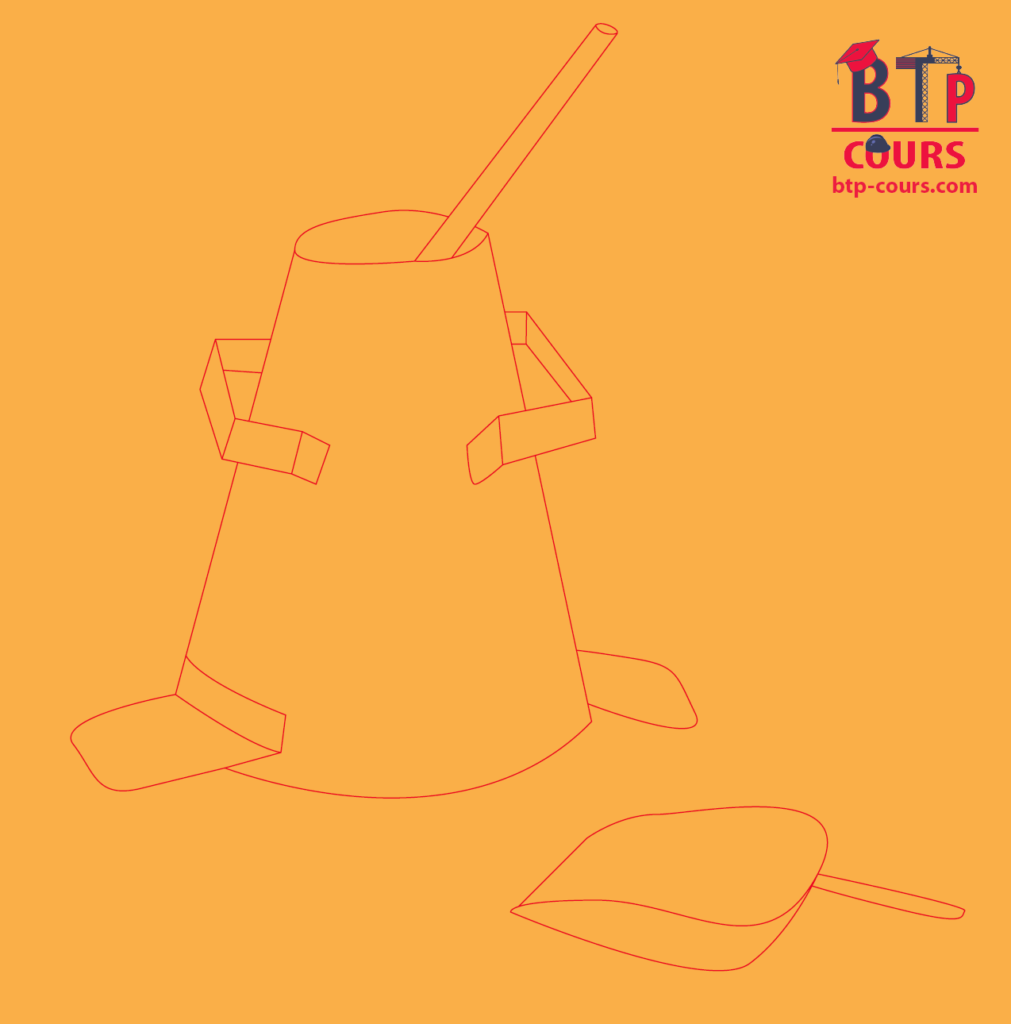

L’appareil est constitué par un tronc de cône en tôle muni de deux poignées. Il est aisé de confectionner un tel cône, dont les dimensions normalisées et indiquées sur la figure doivent être respectées.

Le processus de mesure est lui aussi normalisé. Il est le suivant lorsqu’il est effectué dans les laboratoires de contrôle. Après avoir posé le cône sur une surface bien plane, on le remplit avec le béton à essayer en quatre couches de même épaisseur (7,5 cm, environ) tassées avec une tige d’acier de 16 mm de diamètre à raison de 25 coups par couche.

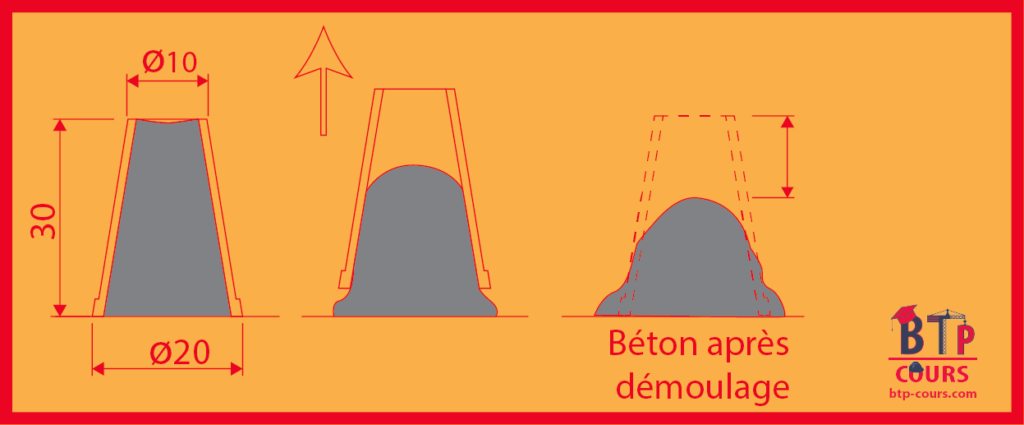

On enlève ensuite le moule avec précaution et en faisant, si nécessaire, tourner légèrement le moule autour de son axe. L’affaissement du béton qui en résulte, mesuré en centimètres exprime sa maniabilité.

Pour effectuer cette mesure, on se set d’un petit portique enjambant le tas de béton affaissé dont la hauteur est égale à celle du cône. Si l’aire est suffisamment grande et plane est si les deux bases du tronc de cône sont bien parallèles, on peut se contenter d’appuyer une règle sur la partie supérieure de celle-ci.

On peut classer comme suit les qualités d’ouvrabilité (plasticité) du béton en fonction de l’affaissement au cône :

Qualité du béton Béton très ferme Béton ferme Béton mou Béton très mou Béton « soupe »

Affaissement 0 à 2 cm 3 à 5 cm 6 à 8 cm 13 à 16 cm supérieur à 16 cm
