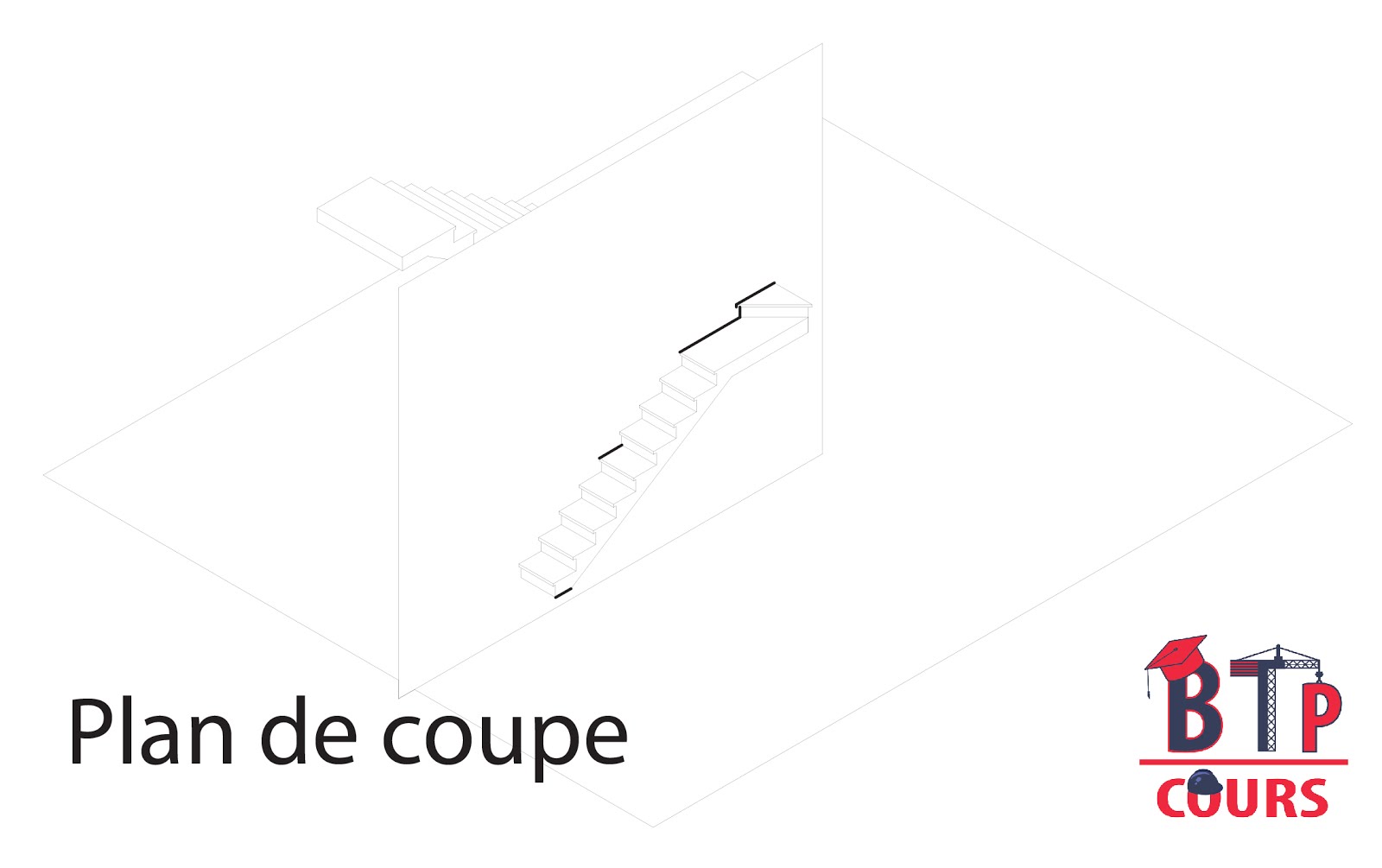

Lecture et dessin de plan d'escalier

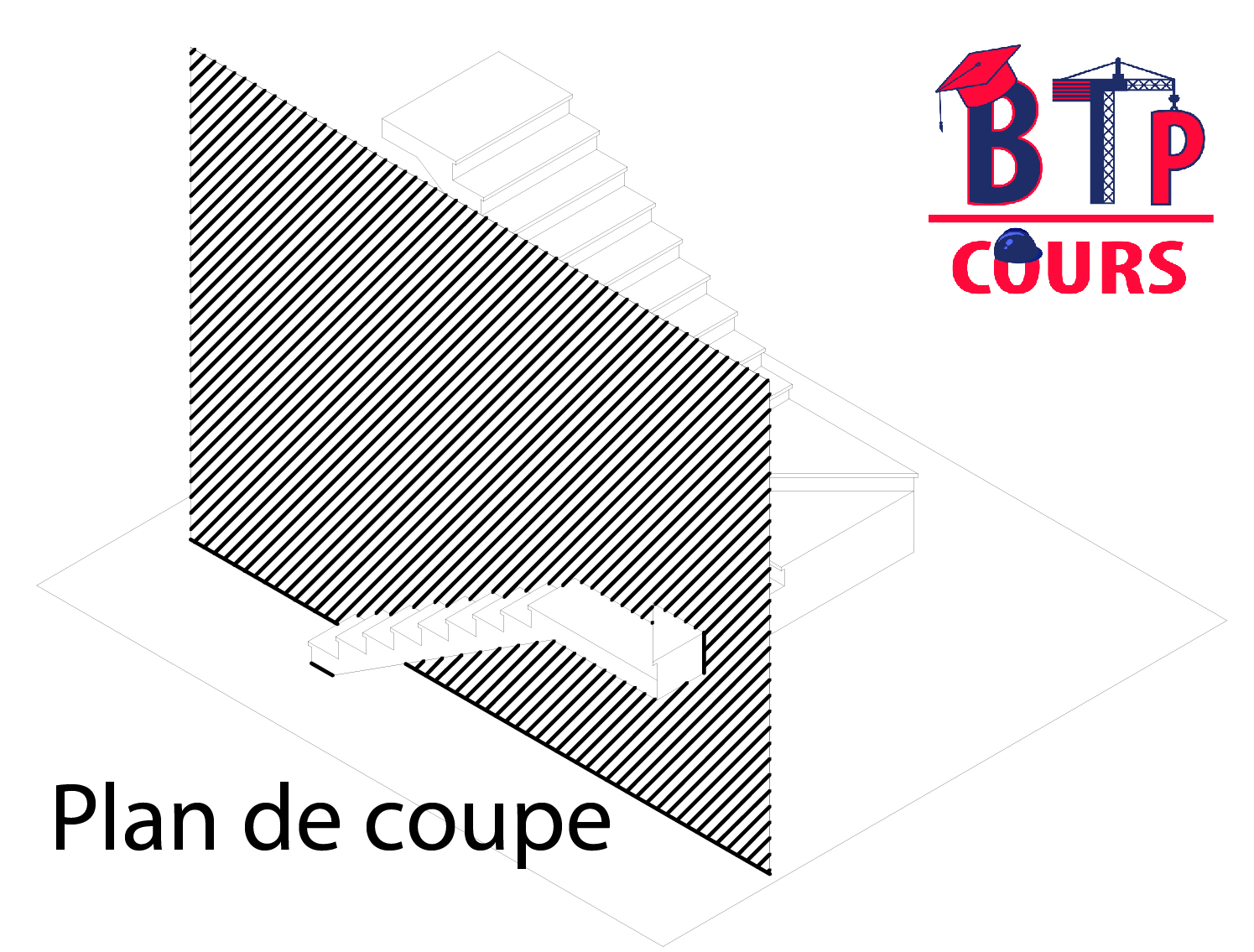

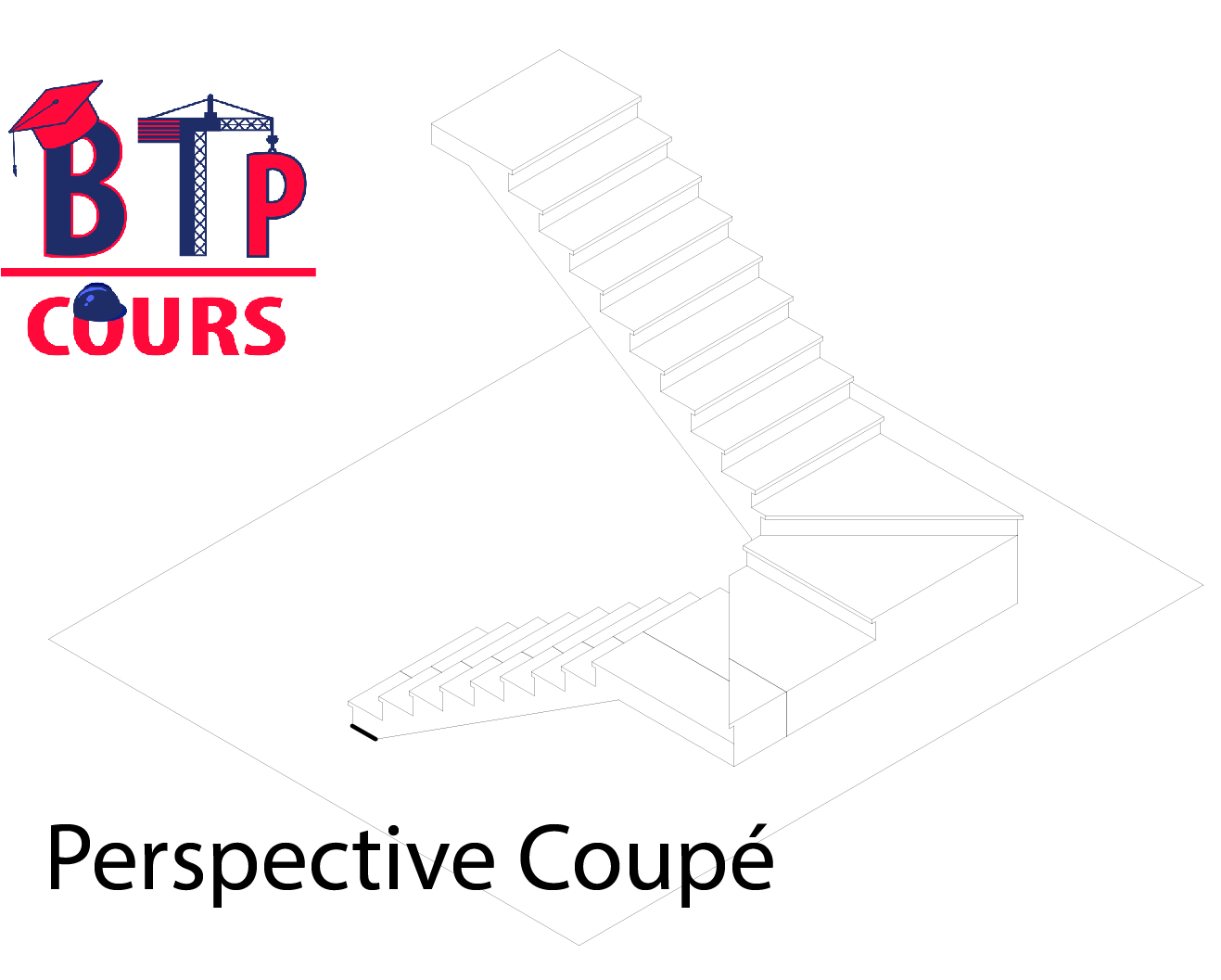

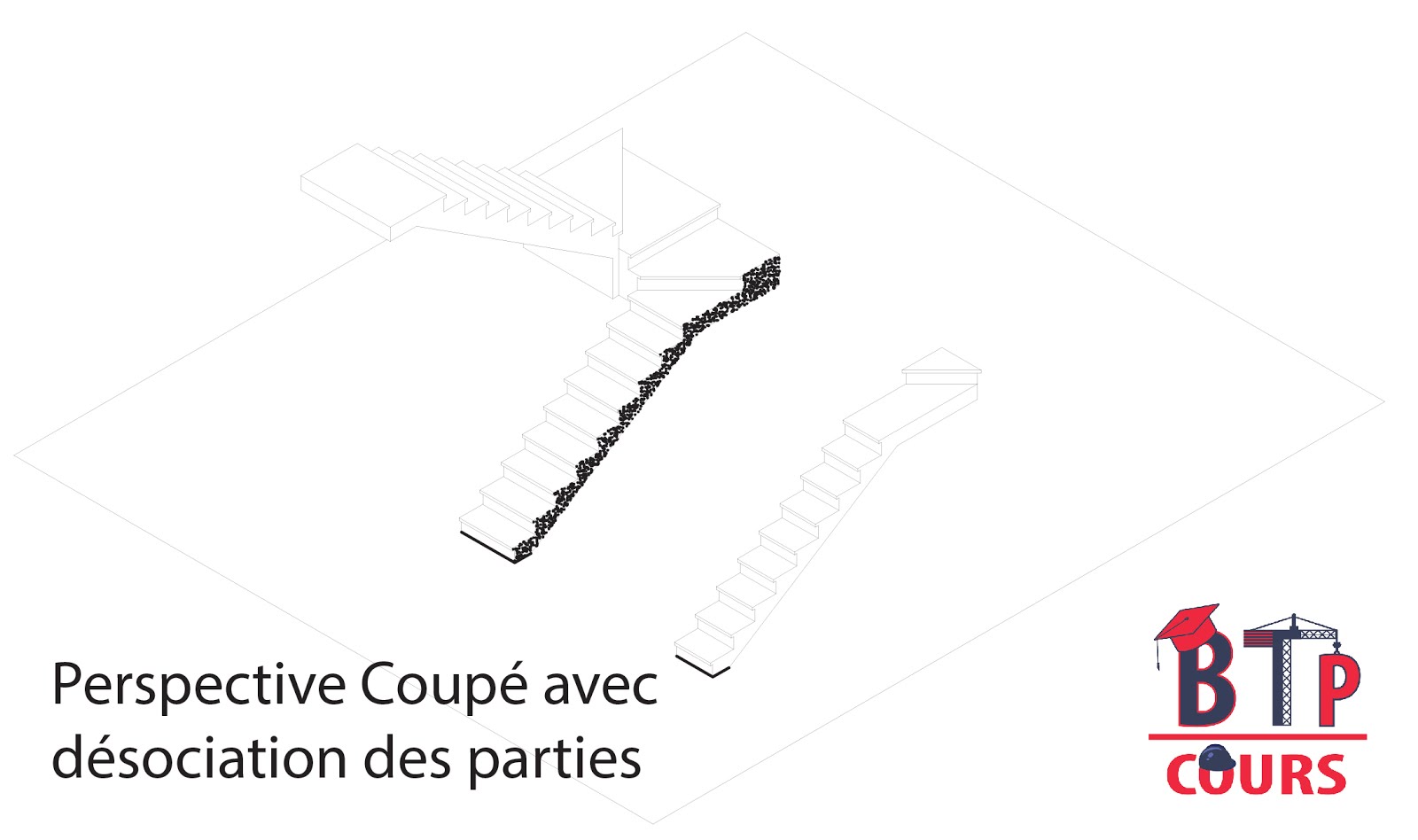

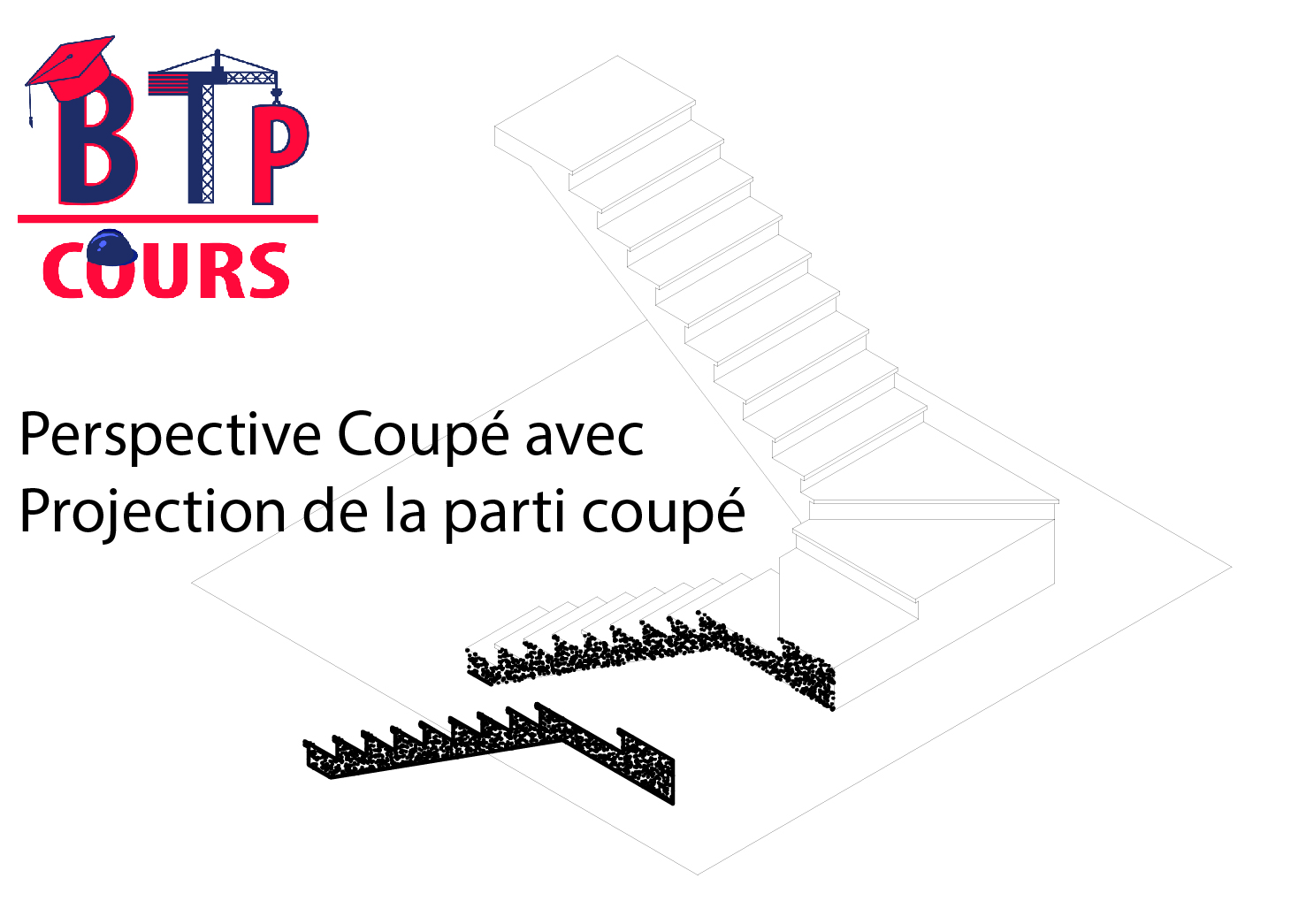

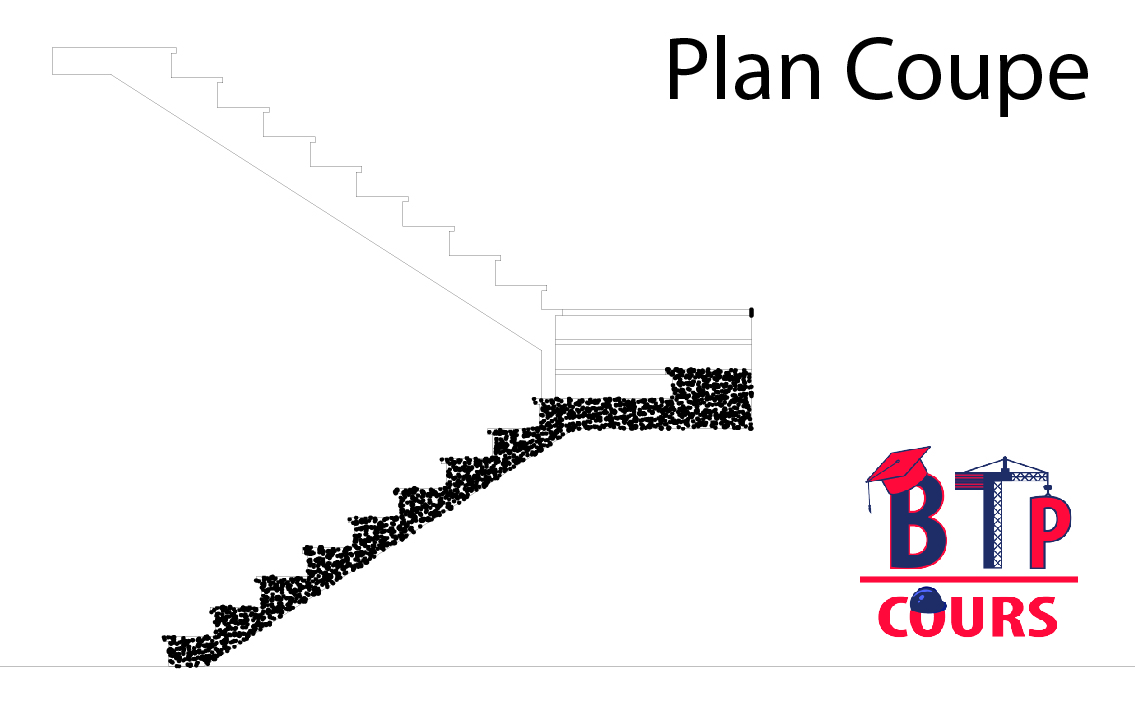

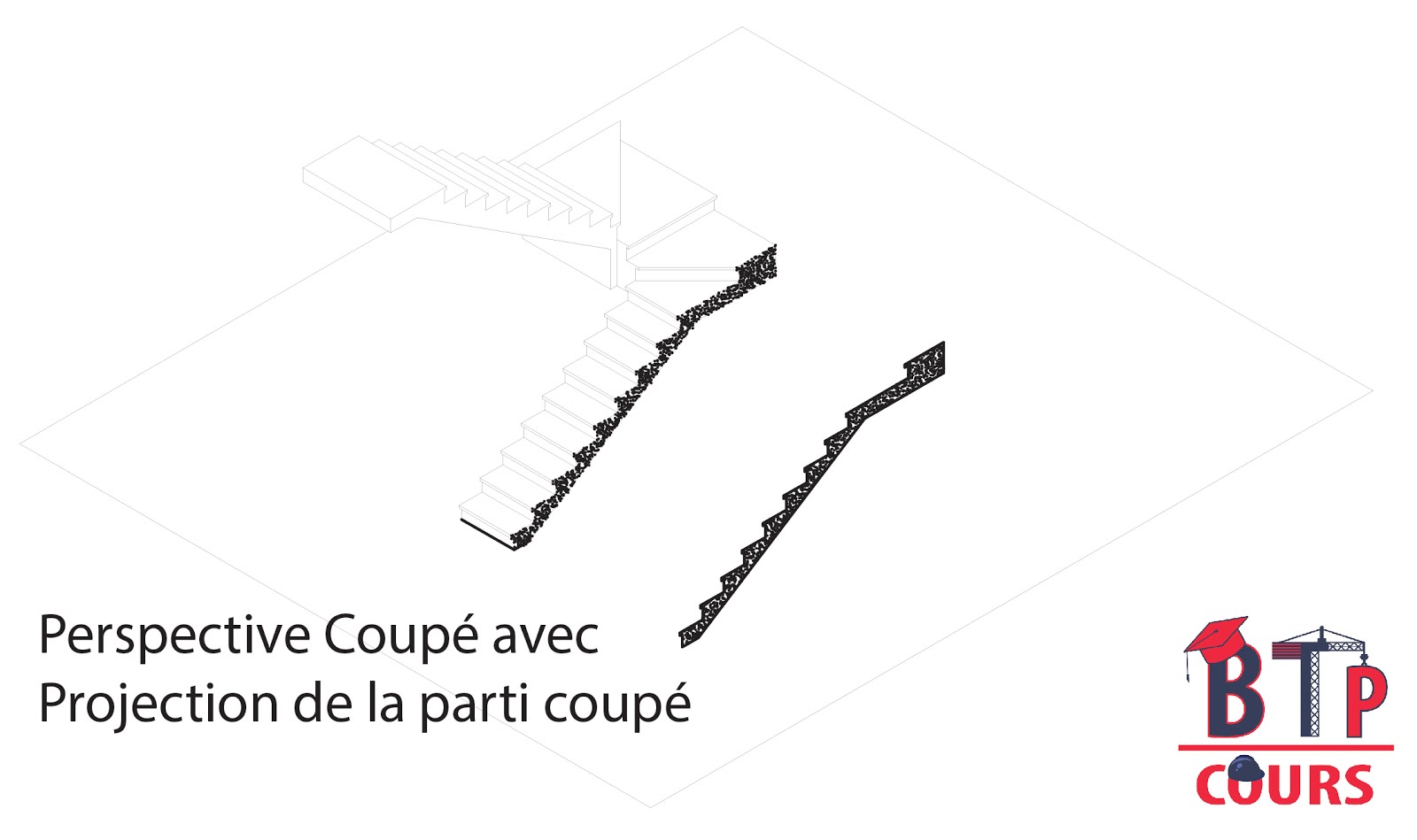

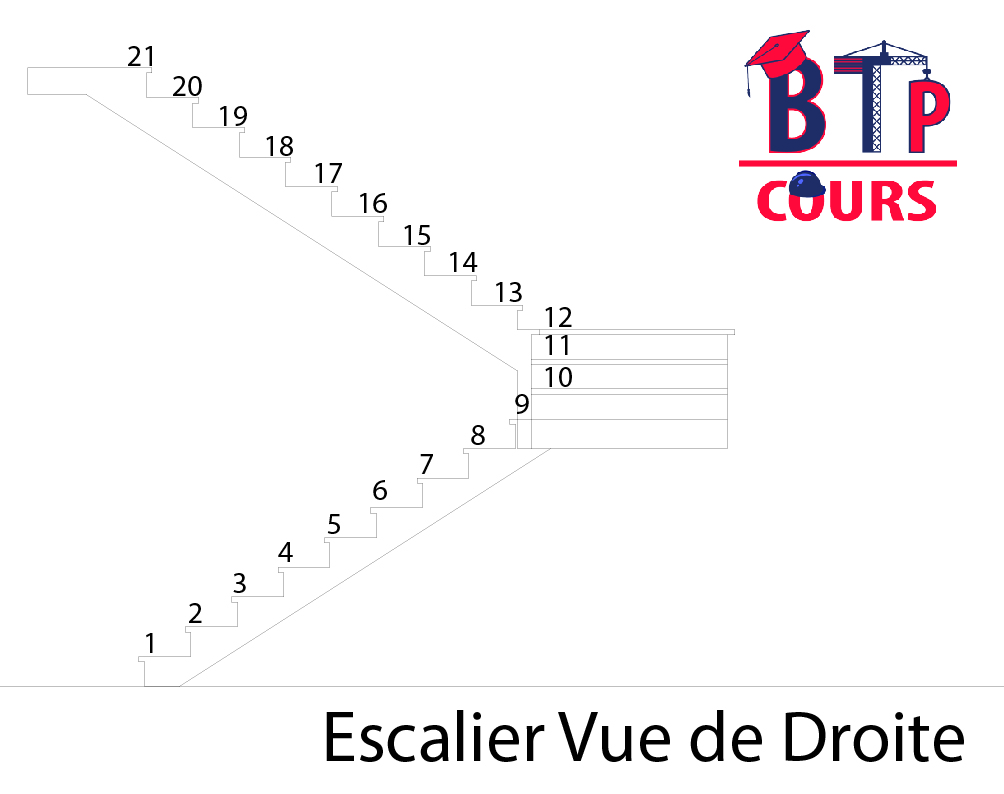

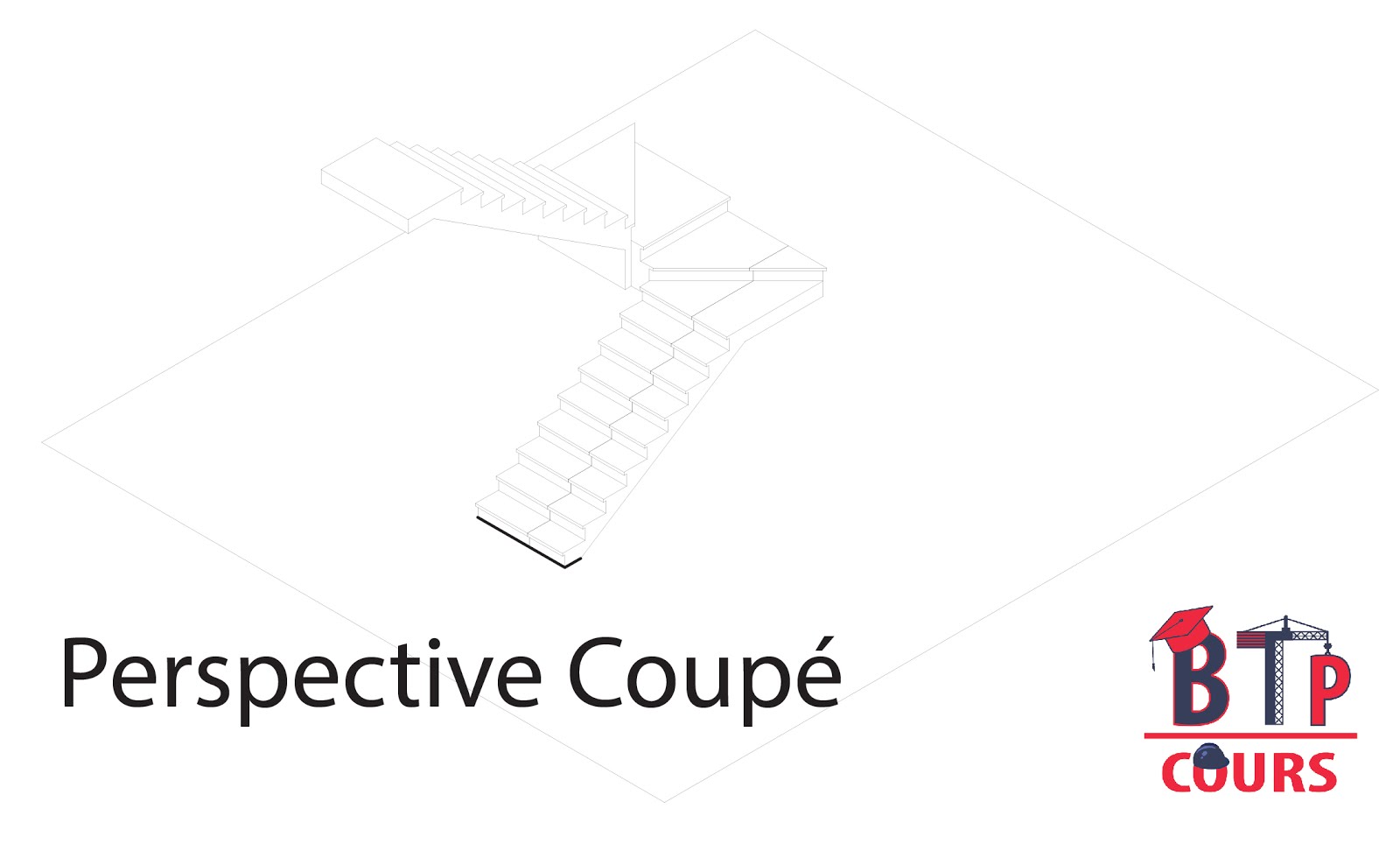

Apprendre a lire et a dessiner le plan d'un escalier

L’escalier est un ouvrage constitué d’une suite
régulière de plans horizontaux (marches et
paliers) permettant, dans une construction,
de passer à pied d’un étage à un autre.

Terminologie des escaliers

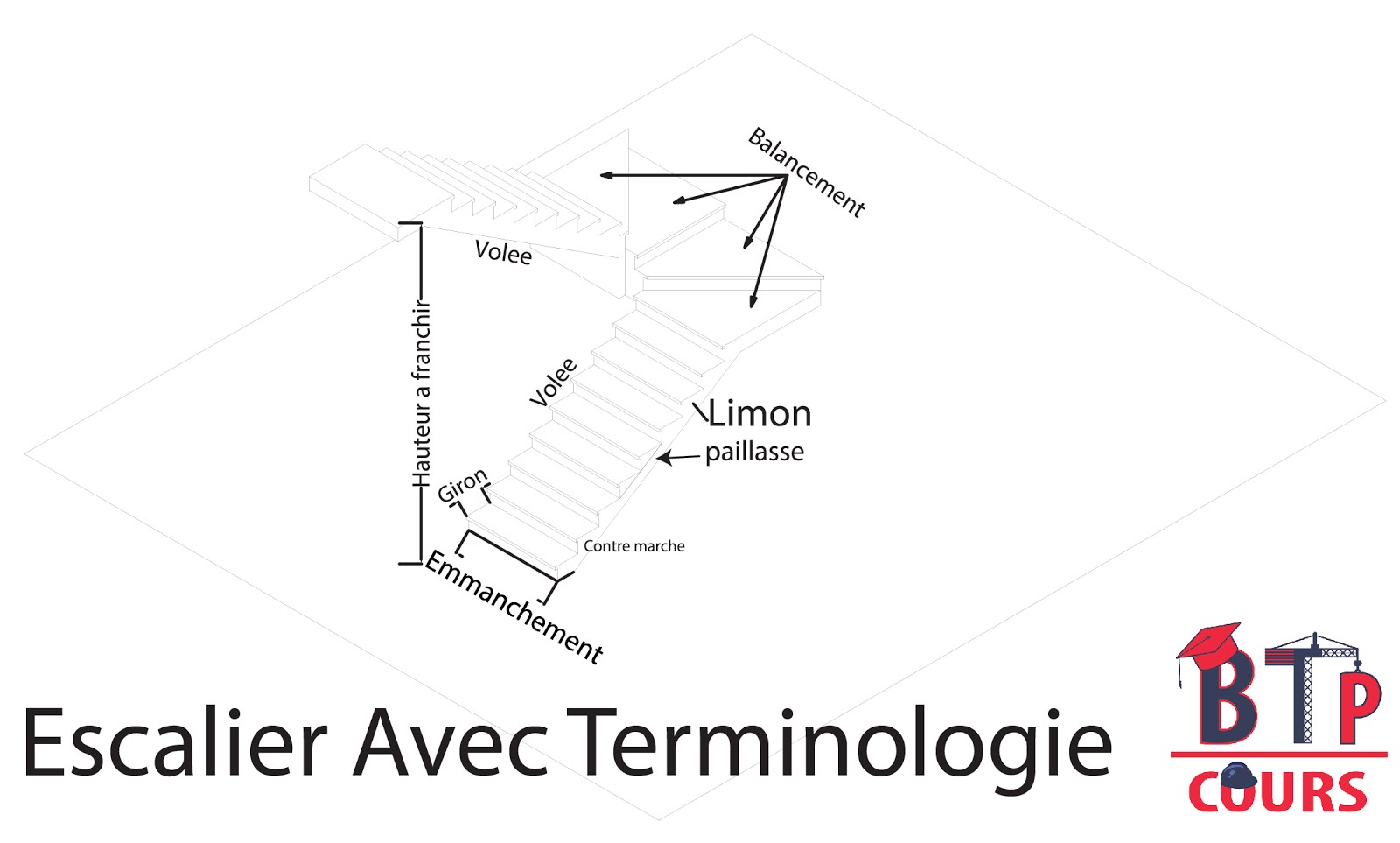

Définition des mots de l’escalier:

– L’emmarchement : largeur utile
de l’escalier, mesurée entre murs ou entre
limons.

– La hauteur de la marche :distance
verticale qui sépare le dessus d’une
marche du dessus de la marche suivante.
Les hauteurs des marches des escaliers
intérieurs varient de 17 à 20 cm environ.
Dans les calculs de dimensionnement d’escalier,
la hauteur est souvent désignée par
la lettre H.

– Le giron : distance horizontale
mesurée entre les nez de deux marches
consécutives. Les girons des marches des
escalier intérieurs varient de 27 à 32 cm
environ. Dans les calculs de dimensionnement
d’escaliers, le giron est souvent
désigné par la lettre G.

– La contremarche : désigne soit
la face verticale située entre deux marches
consécutives, soit la pièce de bois ou de
métal obturant l’espace entre ces deux
marches.

– La marche : surface plane
de l’escalier sur laquelle on pose le pied
pour monter ou descendre. Par extension,
le terme désigne également la pièce de
bois ou de métal qui reçoit le pied. Le mot
« marche » est aussi employé pour nommer
l’ensemble formé par la marche et la
contremarche notamment dans le cas des
escaliers massifs en béton. On distingue
deux principaux types de marches :

La marche droite, de forme rectangulaire.
La marche balancée de forme trapézoïdale.
Dans les escaliers balancés, ce type
de marche permet le changement de
direction.

Le nez de marche: bord avant
de la marche, en saillie par rapport à la contremarche
inférieure.
La volée: ensemble des marches
d’un escalier, compris entre deux
paliers consécutifs.
La ligne de foulée: ligne fictive
figurant la trajectoire théorique suivie par
une personne empruntant l’escalier.
Le jour d’escalier ou lunette:
espace central autour duquel l’escalier se
développe.
L’échiffre ou mur d’échiffre:
désigne le mur sur lequel prennent appui les
marches d’un escalier. On appelle souvent,
improprement, « murs d’échiffre » les murs
qui délimitent la cage d’escalier même lorsque
ceux-ci ne supportent pas l’escalier.
L’échappée: hauteur libre de
passage mesurée à l’aplomb des marches.
On distingue deux types d’échappées :

– La hauteur mesurée entre deux volées
de marches superposées. Cette distance
est habituellement égale à une hauteur
sous plafond, soit approximativement
2,50 m.
– La hauteur minimum de passage mesurée
entre la marche et le bord de la trémie
de l’escalier. Cette distance ne doit pas,
en principe, être inférieure à 1,90 m.

La dénivelée: (hauteur totale
franchie par un escalier. Dans le cas d’un
escalier intérieur, elle est égale à la hauteur
libre sous plafond augmentée de l’épaisseur
du plancher d’arrivée. La dénivelée est
aussi appelée hauteur à monter ou hauteur
d’escalier.
Le reculement: longueur de
l’escalier projetée au sol. Le reculement
définit l’encombrement de l’escalier.

La trémie d’escalier: ouverture
ménagée dans un plancher permettant le
passage de l’escalier. volée et trémie de l’escalier volées et paliers
Le palier: plate-forme en béton, en
bois ou en métal située en extrémité d’une
volée.
On distingue plusieurs types de paliers :
Le palier d’arrivée ou palier d’étage appelé
aussi parfois palier de communication :
palier situé dans le prolongement d’un
plancher d’étage.
Le palier intermédiaire ou palier de repos :
palier inséré entre deux volées et situé
entre deux étages. En principe, un palier
intermédiaire ne dessert aucun local.
Ce type de palier est rendu nécessaire
quand le nombre de marches est trop
important pour une seule volée ou lorsque
la seconde volée n’est pas placée
dans le prolongement de la première.
Dans ce cas, il est parfois appelé palier
d’angle ou palier de virage.
La cage d’escalier: espace limité par des
planchers, des murs et/ou des cloisons à
l’intérieur duquel est placé l’escalier.
