LES TYPES DE FONDATIONS

On peut distinguer trois principaux types de fondation qui sont :

• la fondation superficielle
• la fondation profonde
• la fondation spéciale

Introduction:

Un ouvrage, quelque soit sa forme et sa destination, prend appui sur un sol d’assise et lui transmet un ensemble de charges.
Les éléments qui jouent le rôle d’interface entre la structure porteuse et le terrain constituent les fondations.

Adaptées à la fois à l’ouvrage et à la nature du sol, elles prennent des formes diverses de manière à assurer une bonne répartition des contraintes. On distingue les différents types de fondation suivant :

1-Fondations superficielles

• Semelles continues sous mur.
• Semelles isolées sous piliers.
• Plots et longrines.

2-Fondation par radier général.

3-Fondations profondes.

• Sur puit.
• Sur pieux.

1- FONDATIONS SUPERFICIELLES:

Les fondations superficielles (c’est –à- dire de faible profondeur) sont utilisées lorsque :

• Le sol capable de la portance nécessaire se trouve à profondeur.
• La résistance des couches au cisaillement est suffisante.
• La déformabilité du sol est faible.

Ce procédé est économique dans le cas où le sol porteur est accessible par des moyens courants de terrassement, c’est -a-dire pour des profondeurs comprises entre 1 m et 4m au plus.
Les fondations superficielles sont constituées par des semelles ayant une plus grande largeur que l’élément supporté de façon à ce que le taux de compression du sol ne dépasse pas son taux de compression admissible.

1-1 Semelles continues sous mur:

Les fondations de murs peuvent être réalisées:

• En maçonnerie.
• En moellons.
• En béton armé.
• En béton armé.

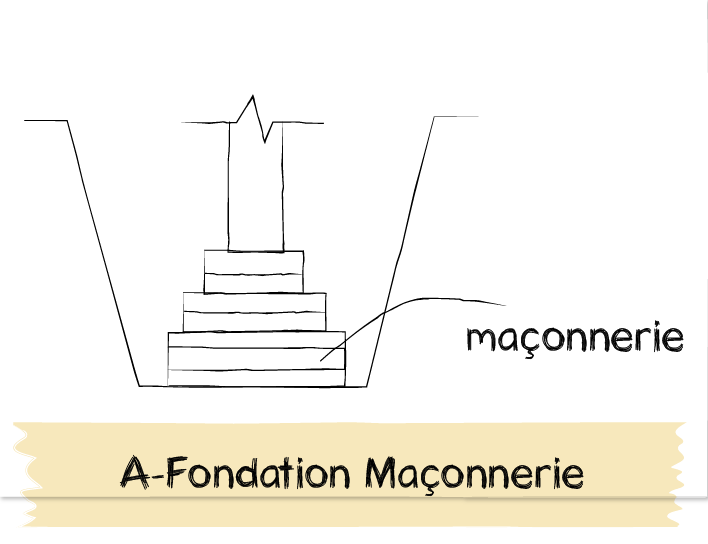

A- Fondations en briques:

• Au fin fond de la tranchée on dépose une première assise de briques sur couche de sable rude.
• Sur toute cette largeur de basse on maçonne au moins 2 assises.
• On rétrécit ensuite progressivement chaque ensemble de deux assises jusqu’à ce que l’on obtienne l’épaisseur ou mur voulue.
• La tangente aux recoupements ne peut être inclinée de plus de 60° par rapport à l’horizontale.
• Ce qui dépasse l’angle de 60° subit des force de traction :une maçonnerie de broques ne peut y résister.

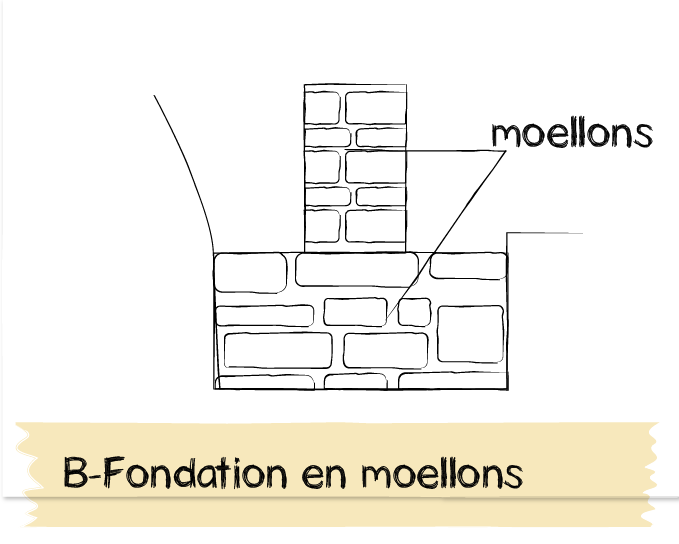

B- Fondations en moellons:

Les fondations en moellons remplissent généralement toute la largeur de la fouille.

• Au fond de la tranchée on met une couche de béton de propreté.
• Ensuite on met une couche de mortier de 3 à 4 cm d’épaisseur puis on pose les moellons en les bloquant et les liaisonnant convenablement avec du mortier.

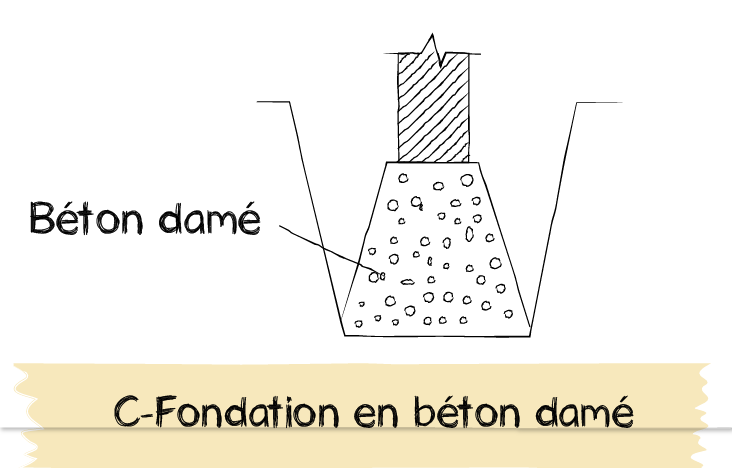

C- Fondations en béton damé:

La coupe de la fondation en béton damé à la forme d’un trapèze isocèle dont les
angles à la basse ont au moins 60°.
Le béton peut être coffré ou coulé directement entre les deux parois de la fouille. Il doit être de consistance « terre humide » et soigneusement damé lors de la mise en place.
Ce béton est parfois légèrement armé pour constituer un chaînage qui peut être nécessaire si le sol n’est pas homogène.

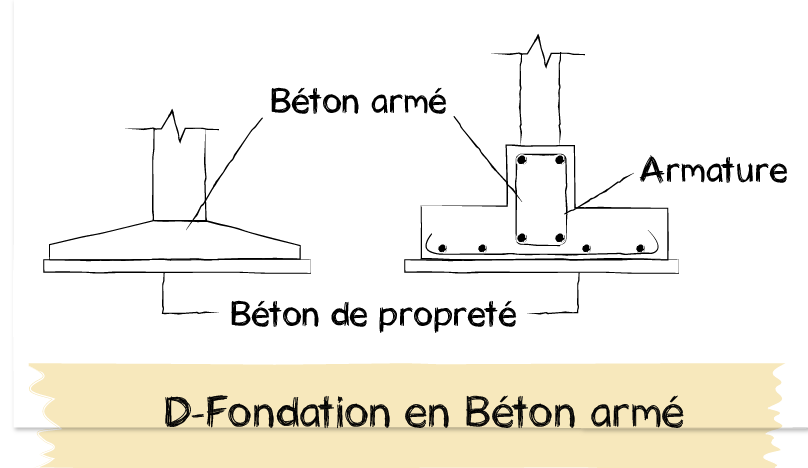

D- Fondations en béton armé:

 On utilise les semelles en béton armé :

• Pour répartir plus uniformément la charge (conséquence de leur plus grande rigidité).
• Pour limiter le poids des fondations (fondations plus résistantes donc moins épaisses).
• Pour réduire la pression exercée sur le sol en élargissant la semelle ( ce qui nécessite une armature pour résister aux efforts de traction produits au bas de la semelle) .

On coule d’abord un béton de propreté de béton maigre de 5 à 10 cm d’épaisseur. On coule ensuite la semelle en béton armé soit entre des planchers

formant coffrage, soit directement entre les parois de la fouille.

1-2 Semelles isolées sous pilier:

Ces semelles de forme pyramidale ou rectangulaire peuvent être réalisées en béton ou , le plus souvent , en béton armé.
Les efforts de traction dus à la flexion de la semelle se manifestent selon 2 directions perpendiculaires selon ces efforts implique la pose d’une armature selon ces 2 axes .cette armature donc un quadrillage.
Le béton doit être fortement damé et vibré. Il est généralement coulé entre les parois de terre, préparées au moment du terrassement, aux cotes requises. Auparavant, le ferraillage a été disposé sur une forme d’environ 5 cm d’épaisseur, réalisée en béton maigre et formant béton de propreté.
La face supérieure de la semelle, destinée à recevoir le coffrage du pilier, doit être prévue avec un redent de 5 cm environ.
La liaison de la semelle au pilier est assurée par une armature d’attente comprise dans le ferraillage des fondations.

1-3 fondation par plots et longrines préfabriquées:

Définitions :

Un plot en béton est une semelle carrée ou rectangulaire massive, en gros béton, non armé ou peu armé.
Une longrine est une poutre en béton armé qui sert de fondation aux murs.
Les fondations par plots et longrines préfabriquées sont formées par un ensemble porteur constitué :

• De points d’appui isolés sur le sol de fondation (les plots).
• De longrines qui viennent reposer sur les plots

Les longrines portent les mure et servent de chaînage au niveau des Fondation. Elles peuvent aussi servir :

• Soit à supporter le plancher.
• Soit à limiter le dallage sur les rives du bâtiment.

Ce système est fréquemment employé, notamment sur les chantiers comprenant un grand nombre d’habitations semblables.
Les longrines sont alors préfabriquées en série aux longueurs souhaitées.
Ce système présente les avantages suivants :

• Minimum de terrassement (uniquement pour les plots).
• Rapidité d’exécution.

2- RADIER GENERALE:

La radier général se présente sous la forme d’un plateau de fondation qui transmet les charges de la construction sur le sol par une surface égale ou supérieure à celle de l’ouvrage.
Il peut être constitué :

• Soit par une simple dalle épaisse.
• Soit par des poutres longitudinales et transversales liant les piliers porteurs et soutenant une dalle plus mince.

Cette solution peut être adoptée:

• lorsque le sol est peu résistant mais homogène.
• lorsque la surface de la construction est petite par rapport à sa hauteur ou à son poids (gratte- ciel, silos, est ..).
• lorsqu’on veut obtenir un sous- sol étanche pour une construction assise dans une nappe d’eau souterraine.

3- FONDATIONS PROFONDES:

Lorsque le bon sol se trouve à plusieurs mètres de profondeur il serait
Trop coûteux de descendre des fondations classiques à la profondeur voulue à cause :

• Du volume de terres à enlever.
• Des étayages à mettre en place.
• De la difficulté d’exécution de telles fouilles.

On fait alors reporter la charge sur le bon sol par des points d’appui séparés. On distingue deux procédés :

3-1- les puits

– Les « puits » : on creuse des « puits » de 1 m au moins de diamètre jusqu’au bon sol et on les remplit d’un béton non armé qui sert de fondation.

3-2- les pieux

– Les « pieux » : on enfonce dans le sol des éléments en béton armé d’un diamètre de +/- 40 cm et d’une longueur pouvant atteindre plus de 20 m si nécessaire.
Des longrines liant en tête ces pieux ou ces puits assurent à la maçonnerie une assise stable et plane .
L’étude des fondations profondes relève de l’ingénieur et se fait en liaison avec des firmes spécialisées, à la suite d’essais.

Le dessin suivant montre les étapes de forages.
