+ DEFINITIONS:

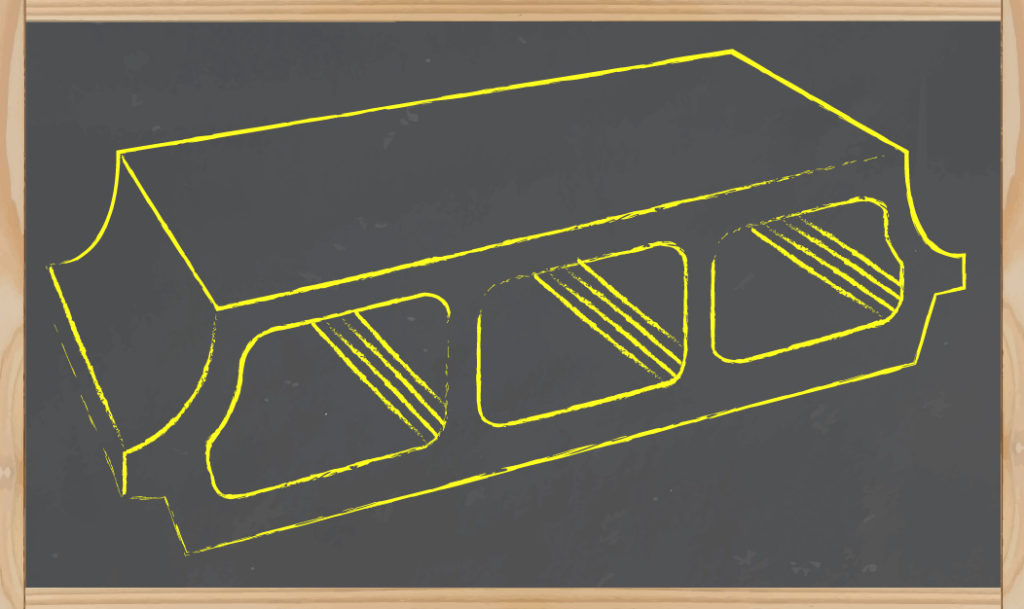

Les Entrevous (hourdis) sont des produits obtenus par moulage d’un béton de liant hydraulique utilisés en partie courante du plancher. Ils sont parfois désignés par les appellations «hourdis», «corps creux », «voûtains», «plaques négatives». Leur forme extérieure est telle qu’ils puissent s’appuyer sans intervention de dispositifs extérieurs, sur poutrelles préfabriquées, et servir ainsi mis en place, de coffrage au béton de liaison et, le cas échéant, au béton de la table de compression coulée en oeuvre.
+ Les entrevous de coffrage résistants:
Les entrevous de coffrage sont dits résistants s’ils sont en béton ou en terre cuite. Ils participent au transfert des charges vers les poutrelles (voir figure ci-dessous). Ils peuvent alors être pris en compte dans certaines vérifications (fléchissements, efforts tranchants, effet de blocage vis-à-vis des dérogations à la
règle des coutures).
Cependant, la paroi supérieure de ces entrevous ne peut agir comme une table de compression. La dalle de répartition en béton armé qu’il est nécessaire de réaliser dans ce système de plancher doit recouvrir les entrevous en tous points avec une épaisseur minimale de 4 cm.
Les entrevous doivent résister aux actions qui leur sont appliquées pendant la mise en œuvre du plancher.
Le critère exigé des entrevous de coffrage résistant pour assurer la sécurité des opérateurs est une résistance minimale de 200 daN à un essai de poinçonnement-flexion défini dans les normes NF EN 15037-2 + A1 et 15037-3 + A1, ainsi que dans les référentiels de certification CSTBat ou NF.
Néanmoins, les diverses sollicitations auxquelles peuvent être soumis ces entrevous rigides avant le bétonnage de la dalle de répartition en font des matériaux potentiellement fragiles, sur lesquels il est prudent de ne pas prendre appui directement.
+ Les entrevous de coffrage résistants:
CARACTERISTIQUES GEOMETRIQUES ET MECANIQUES DES ENTREVOUS
Caractéristique géométrique et résistance au poinçonnement – flexion
Dimensions effective | ||||
Hauteur (cm) | Largeur (cm) | Longueur (cm) | Résistance au poinçonnement – flexion (KN) | |
19.93 19.97 19.98 19.95 20.15 20.10 19.80 20.09 20.16 20.05 | 20.13 20.11 20.05 20.06 20.10 20.12 20.07 20.10 20.06 20.04 | 52.10 52.13 52.08 52.09 52.07 52.10 52.13 52.11 52.06 52.07 | 3.93 3.47 4.56 4.10 3.89 3.85 4.08 4.08 3.95 3.98 | |
Moyenne | 20.01 | 20.09 | 52.10 | 3.98 |
+ CONCLUSION:
Les entrevous testés présentent des résistances au poinçonnement-flexion en moyenne supérieures à 2.5 kN, valeur pour laquelle l’entrevous sera classé comme étant des entrevous résistants (RR) de classe R1.
