Les coffrages sont des constructions provisoires en bois, en métal ou en d’ autres matières artificielles destinées à soutenir les ouvrages en béton (armé ou non) pendant la mise en œuvre complète et définitive du matériau.
Les formes à donner aux coffrages dépendent de leur résistance et de l’aspect esthétique que les constructions définitives doivent présenter.
Le coût des coffrages représente une large part du prix de revient, en raison de l’importance de la main-d’œuvre requise ainsi que de la perte de matériaux.
Il ne faut pas hésiter à utiliser davantage de bois afin d’éviter des assemblages coûteux et compliqués et de gagner ainsi du temps. On a également intérêt à étudier la composition des coffrages et supports en tenant compte des sections commerciales des bois et des panneaux. Ces arguments interviennent dans le choix du type de coffrage.
Le bois utilisé pour exécuter des coffrages est Le pin sylvestre, dénommé sapin rouge.
- 63×200 mm pour les madriers
- 25×100 mm – 25×125 mm pour les planches
Les bois rouges du nord (pin sylvestre) correspondent pour la plupart à la catégorie I de la norme :
- densité à15% supérieure à 0,5.
- accroissement annuel moyen inférieur à 3mm.
- nœuds de Ø inférieur à 25mm.
- pente moyenne du fil inférieure à 7 %.
- gerce faible à 15 % d’humidité.
Suivant la fonction du coffrage on distingue La peau de coffrage qui:
- Constitue le contre-profit de la construction.
- Donne l’aspect de la surface extérieure de la construction.
En bois brut:
- Nécessite l’arrosage avant le bétonnage.
En bois lisse ou structuré:
- Nécessite un traitement de surface avec des produits de décoffrage.
Le soutènement et le contreventement qui:
- Portent la peau de coffrage et assurent la rigidité et la stabilité.
Il ne faut jamais perdre de vue que l’ensemble des coffrages et moules doit être réalisé en vue de décoffrage et du réemploi éventuel, dès lors, l’utilisation de clous, broches et autres attaches fixes sera aussi limitée que possible .Lors de la réalisation des coffrages, il faut tenir compte :
- Du poids du béton armé (2.500 kg/m3),
- De la surcharge imposée lors de la mise en œuvre (passage des ouvriers, brouettes, serrage, etc.),
- De l’entreposage des matériaux, De l’action du vent.
Les qualités essentielles de tout coffrage sont :
- La rigidité et l’indéformabilité
- L’étanchéité (pour empêcher la perte de laitance)
- La précision (dimension horizontalité verticalité)
- La facilite de décoffrage
- Le prix le moins onéreux possible (en fonction de la réutilisation).
|
|
|
|
|

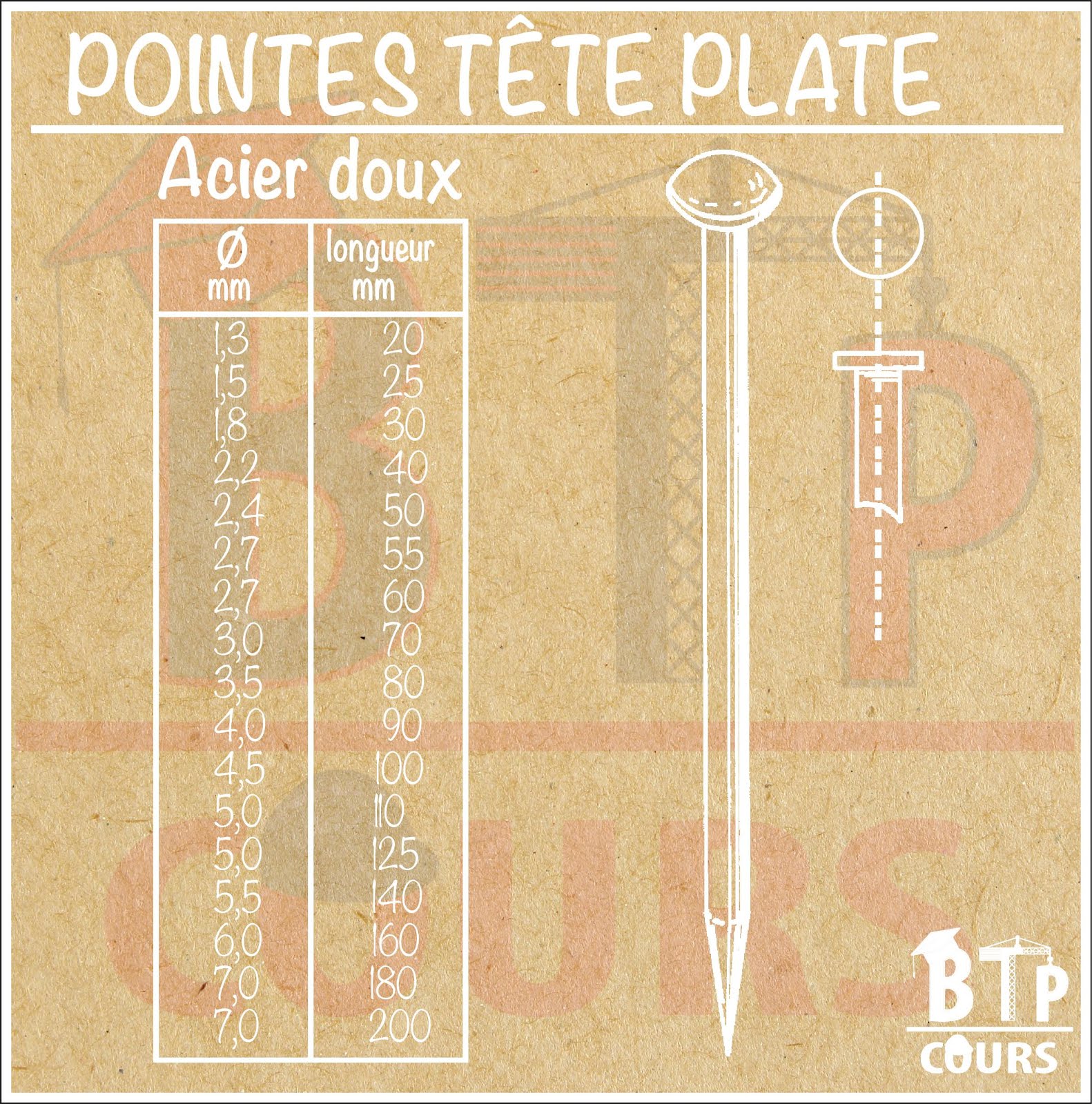

50
65
80
100
|
3
3.5
3.5
4
|
Assemblage des
planches
Montage
Montage
Montage
|
