LA DESCENTE DE CHARGES (Application + Exercices)

Introduction

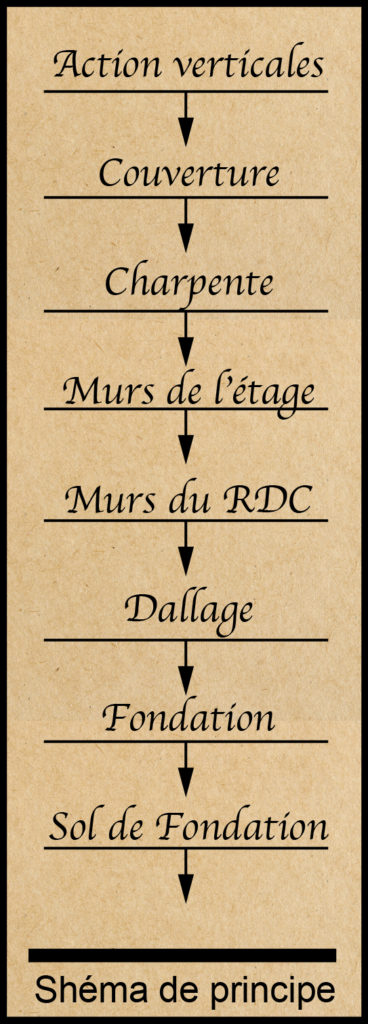

La descente de charges a pour objectif d’étudier le transfert des charges dans la structure. L’objectif étant de connaitre la répartition et les cheminements des charges sur l’ensemble des éléments porteurs de la structure depuis le haut jusqu’aux fondations.
Les valeurs obtenues permettront de dimensionner les éléments porteurs voir dans certains cas, de modifier la structure.
Les calculs de structure sont réglementes par les Eurocodes.

Application: Calcul d’une descente de charge

Données:

• Bâtiment à usage d’habitation avec ascenseur et escalier de service (volées droites préfabriquées)
• Les séjours disposent, en façade, de balcons
• Les planchers sont en dalle pleine B.A.
• La terrasse B.A. est non accessible

Évaluer les charges d’exploitation:

• Terrasse 1 000 N/m²
• Plancher 1 500 N/m²
• Balcons 3 500 N/m²
• Escaliers 2 500 N/m²

Voir aussi: Tables des masses volumiques de diverses substances

Remarque préliminaire La loi de dégression des charges d’exploitation n’est applicable qu’aux bâtiments d’habitation dont le nombre d’étages est supérieur à 5 en général (NF P 06-001).

Descriptif succinct:

• Bâtiment d’habitation.
• Fondations par semelles continues en B.A.
• Murs de façade en blocs creux de béton en gra-villons lourds hourdés au mortier de ciment avec potelets raidisseurs incorporés et chaînages hori-zontaux.
• Voile B.A. pour refend: épr 16 cm.
• Plancher B.A. avec poutrelles préfabriquées et table de compression: type (16 + 4).
• Plancher-terrasse B.A. non accessible au public et avec protection lourde comprise: 5 000 N/m².
• Étanchéité multicouche: 120 N/m².

Vérifier les valeurs prises pour les charges permanentes et d’exploitation. Contrôler les résultats obtenus pour les pressions exercées sui- le sol de fondation dans le cas du mur de façade et du refend porteur.

Étapes du calcul:

• Sélectionner une tranche de bâtiment de longueur 1,00 m (sans baie) et sur la hauteur totale du bâtiment.
• Considérer chaque travée de plancher indépendante (exemple le refend porte une moitié de travée de part et d’autre).
• Différencier les charges permanentes et celles d’exploitation.
• Effectuer la descente de charges niveau par niveau par calcul cumulé à partir du haut.

Calculer la pression exercée sur le sol :

• Sans coefficient de pondération,
• Avec coefficients de pondération.

Descente de charge pour le mur de façade

Pression exercé sur le sol de fondation sans application des coefficient de pondération:

• σ = (G+Q)/S = (54 808 + 9 600)/(600 x 1 000) = 0,107 N/mm² , ou 0.107 MPa

Avec coefficient de pondération:

• σ = (1.35 G + 1.50 Q)/S = 0.147 MPa.

Exercices :

Calcul direct pour obtenir la contrainte exercée sur le sol

• Etanchéité                  559 N
• Plancher terrasse   23 300 N
• Planchers B.A       26 562 N
• Voiles                    30 000 N
• Semelle B.A.           6 000 N

Charges d’exploitation Sur terrasse      4 660 N Sur planchers     13 500 N

• 4 660+13 500= 18 160 N

Sans coefficient de pondération:

• (G+Q) :104581N

Contrainte exercée sur le sol: σsol= 0,174 MPa Avec coefficient de pondération:

• (1,35 G +1,50 Q)= 143 908 N
• Contrainte exercée sur le sol: σsol= 0,240 MPa
