Il se produit aujourd’hui en France plus de 100 000 dommages par an sur des ouvrages enterrés.
La protection des réseaux enterrés contre les risques des travaux tiers est donc une préoccupation de plus en plus présente, tant pour assurer la sécurité des personnes, mais aussi l’intégrité des réseaux eux-mêmes, qu’il s’agisse du gaz, du pétrole, de la chimie, des lignes à haute tension…

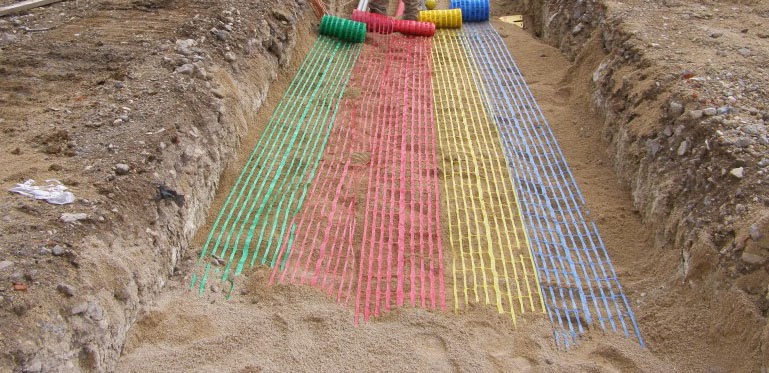

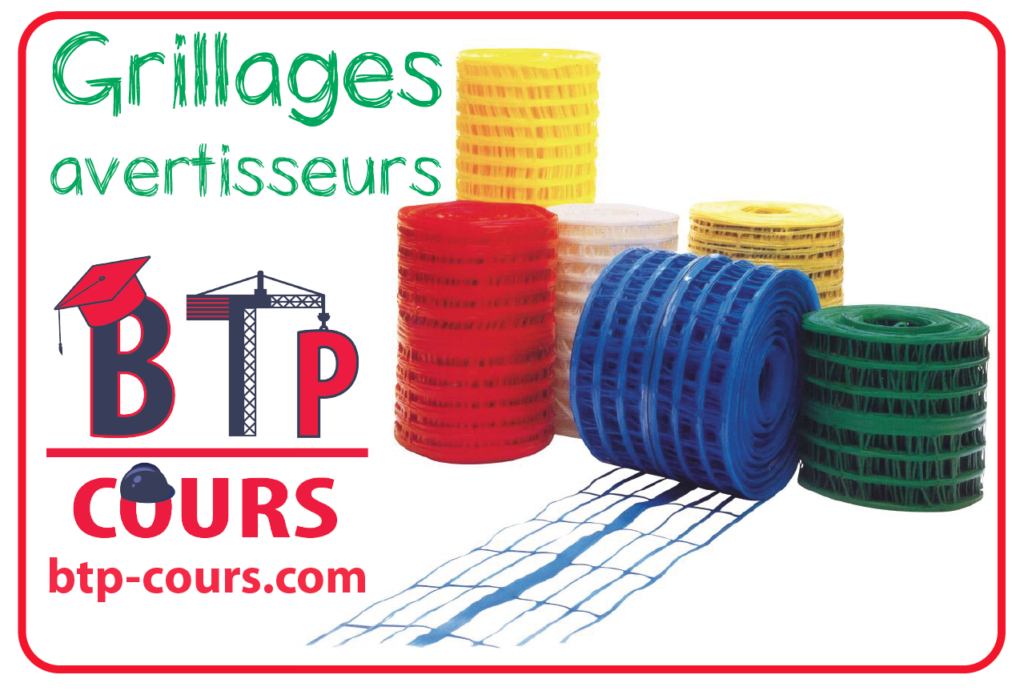

Les dispositifs avertisseurs signalent la présence de canalisations enterrées et sont constitués de matière plastique, qui par sa nature, a une exceptionnelle longévité. Le Grillage avertisseur laisse passer les infiltrations d’eau dans le sol et les fines particules de matériaux. il est destiné à être posé dans les tranchées à une distance de 200 à 300 mm au dessus de l‘ouvrage à signaler.
Table of Contents
Utilisation
Dispositifs avertisseurs à caractéristiques visuelles, en matière plastique, pour canalisations enterrées.
Permet de prévenir de la présence d’un ouvrage enterré, permet d’identifier la nature de l’ouvrage et de préciser son orientation.
Normes de référence :
NF EN 12613 + Référentiel NF 113 pour les produits certifiés
La marque atteste la conformité au référentiel de certification NF 113 et aux normes indiquées.
Les caractéristiques certifiées sont :
- la résistance mécanique,
- la tenue de la couleur,
- les caractéristiques visuelles de signalisation.
Utilisation de grillages avertisseurs et tubes de couleurs normalisées
|
|
|
|
Bleu
|
Eau
|
|
Jaune
|
Gaz
|
|
Rouge
|
Electricité
|
|
Vert
|
Courants faible et téléphone
|
|
Ocre jaune
|
Assainissement
|
|
Marron
|
télédistribution
|
|
Blanc
|
Eclairage public
|
Caractéristiques techniques :
Pas de corrosion, insensibilité à l’eau, aux produits chimiques et aux micro-organismes.
Propriétés dimensionnelles :
La largeur nominale du dispositif avertisseur, type 2, doit être déclarée par le fabricant. Les écarts admissibles sur la valeur déclarée par le fabricant doivent être de ± 10 % ou de ± 10 mm, selon la plus faible des deux valeurs, à condition que la largeur minimale du dispositif ne soit pas inférieure à 50 mm.
Il est recommandé que la longueur nominale d’un dispositif avertisseur, type 2, conditionnés en rouleaux soit 100 m ou une valeur convenue entre le fabricant et l’acheteur.
Le périmètre interne maximal d’une maille du dispositif avertisseur, type 2, doit être 360 mm.
La largeur minimale des filaments qui forment les mailles d’un dispositif avertisseur, type 2, doit être la suivante :
- 2 mm lorsque le périmètre interne des mailles est supérieur ou égal à 160mm.
Propriétés mécaniques
Pour un dispositif avertisseur, type 2, la résistance minimale à la rupture dans la direction longitudinale, ne doit pas être inférieure à 300 N.
Caractéristiques de pose
Pour faciliter leur utilisation, le dispositif avertisseur doit présenter une rigidité transversale, une planéité et une résistance mécanique longitudinale suffisantes afin de maintenir sa forme.
Caractéristiques visuelles de signalisation :
Le dispositif avertisseur doit présenter au moins à la fois une longueur minimale d’un seul tenant de 200 mm à l’extérieur du godet et au moins une longueur minimale d’un seul tenant de 200 mm dans la fouille simulée. La largeur minimale des longueurs visibles doit être de 2 mm. Voir schéma ci-dessous.
Identification et traçabilité :
Chaque rouleau est identifié par un marquage à l’encre tous les mètres avec les données suivantes :
- Marque commerciale EURE K
- La traçabilité est donnée par la date et l’heure de fabrication
- logo NF
- N° d’usine 01/01
- norme NF EN 12613
Chaque emballage du produit fini :
- protège du rayonnement solaire,
- permet un stockage extérieur d’une durée minimale de 3 mois, sans altération des caractéristiques du dispositif avertisseur,
- permet la résistance et la lisibilité du marquage lors d’un stockage extérieur d’une durée minimale de 3 mois.
