Un plancher-dalle est un plancher à sous-face horizontale, sans aucune retombée pour les poutres et s’appuyant directement sur les poteaux avec éventuellement un épanouissement de ces derniers en forme de chapiteaux (ou de champignons); ils sont alors dénommés planchers-champignons. On peut également disposer d’une retombée locale au droit du poteau pour accroître sa résistance à la flexion et à l’effort tranchant.
Table des matières
Prédalle
Dimensionnement
- Portées entre axes : L = 0,50 m à 8 m
- Largeur: b = 0,50 m à 8 m
- Hauteur totale : h = 0,05 m à 0,20 m (prédalle seule)
Remarques:
En béton armé ou en béton précontraint (avec palonnier de manutention pour grande portée)

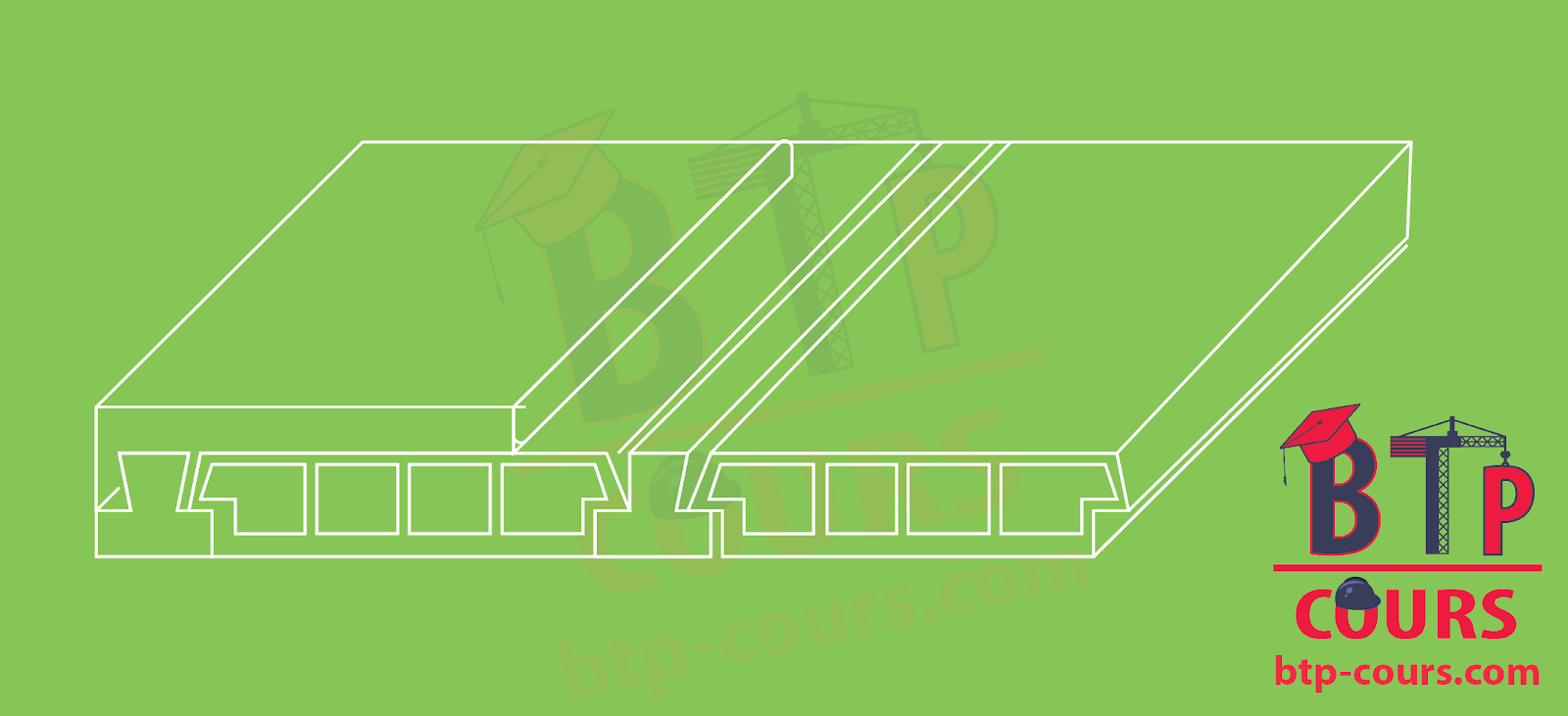

Plancher à entrevous (ou à corps creux)
Dimensionnement:
- Portées entre axes: L = 2 m à 12 m
- Largeur: b = 0,50 m à 0,70 m
- Hauteur totale : h = 0,16 m à 0,30 m
Remarques:
Poutrelles en béton armé ou précontraint
Entrevous creux en béton ou en céramique
Dalle alvéolée
Dimensionnement:
- Portées entre axes : L = 5 m à 20 m
- Largeur : b = 0,60 m ou 1,20 m ou 2,40 m
- Hauteur totale : h = 0,16 m à 0,40 m
Remarques:
En béton armé ou en béton précontraint avec fils adhérents
Plancher nervuré
Dimensionnement:
- Portées entre axes : L = 3 m à 10 m
- Largeur : b = 0,50 m à 1,50 m
- Hauteur totale : h = 0,30 m à 0,80 m
Remarques:
Nervures en béton armé ou précontraint
Dalle avec prédalle ou coulée sur place
Poutre en Té préfabriquée
Dimensionnement:
- Portées entre axes : L = 6 m à 15 m
- Largeur : b = 1,20 m à 2,40 m
- Hauteur totale : h = 0,40 m à 0,80 m
Remarques:
En béton armé ou précontraint

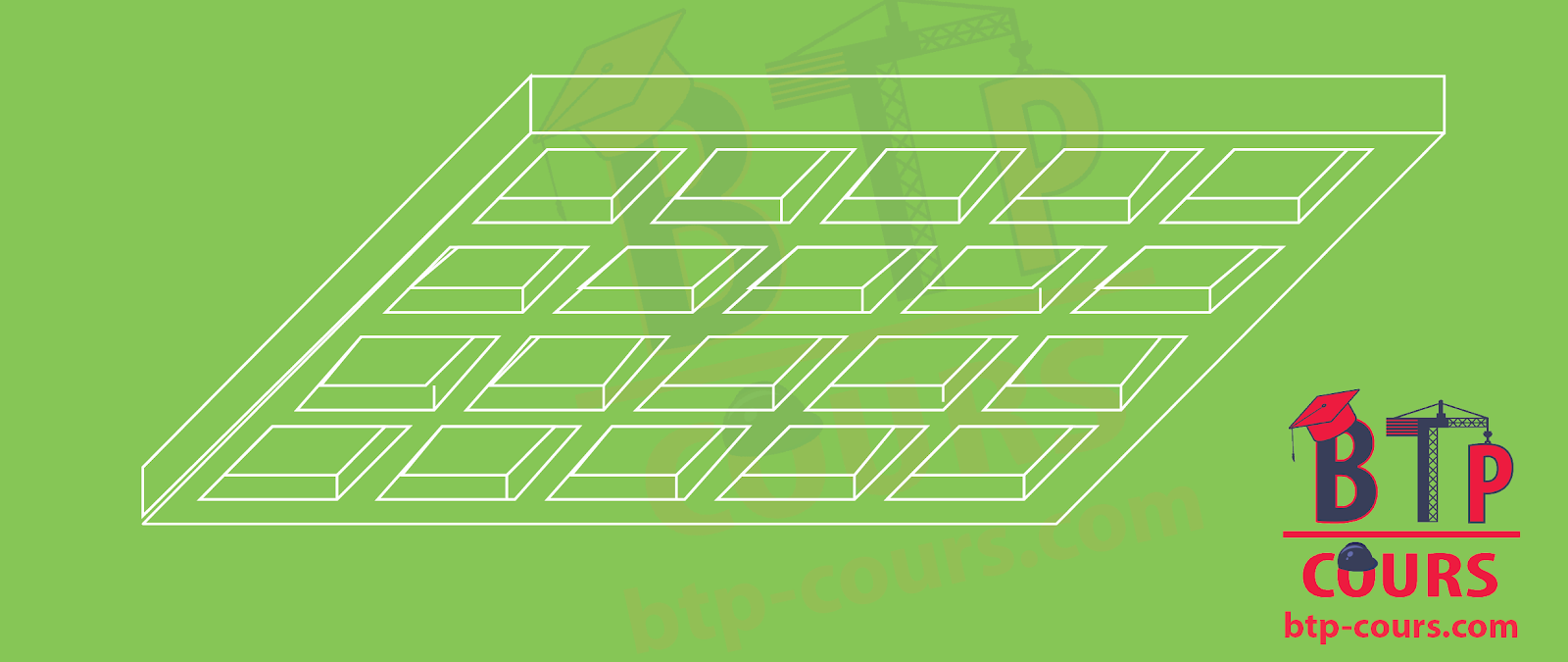

Plancher caisson
Dimensionnement:
- Portées entre axes : L = 10 m à 20 m
- Largeur : b = 0,50 m à 1,50 m
- Hauteur totale : h = 0,50 m à 1,00 m
Remarques:
Coulés sur place
Plancher dalle
Dimensionnement:
- Portées entre axes : L =3m à6m
- Largeur : b = 3m à6m
- Hauteur totale : h = 0,25 m à 0,50 m
Remarques:
Coulés sur place

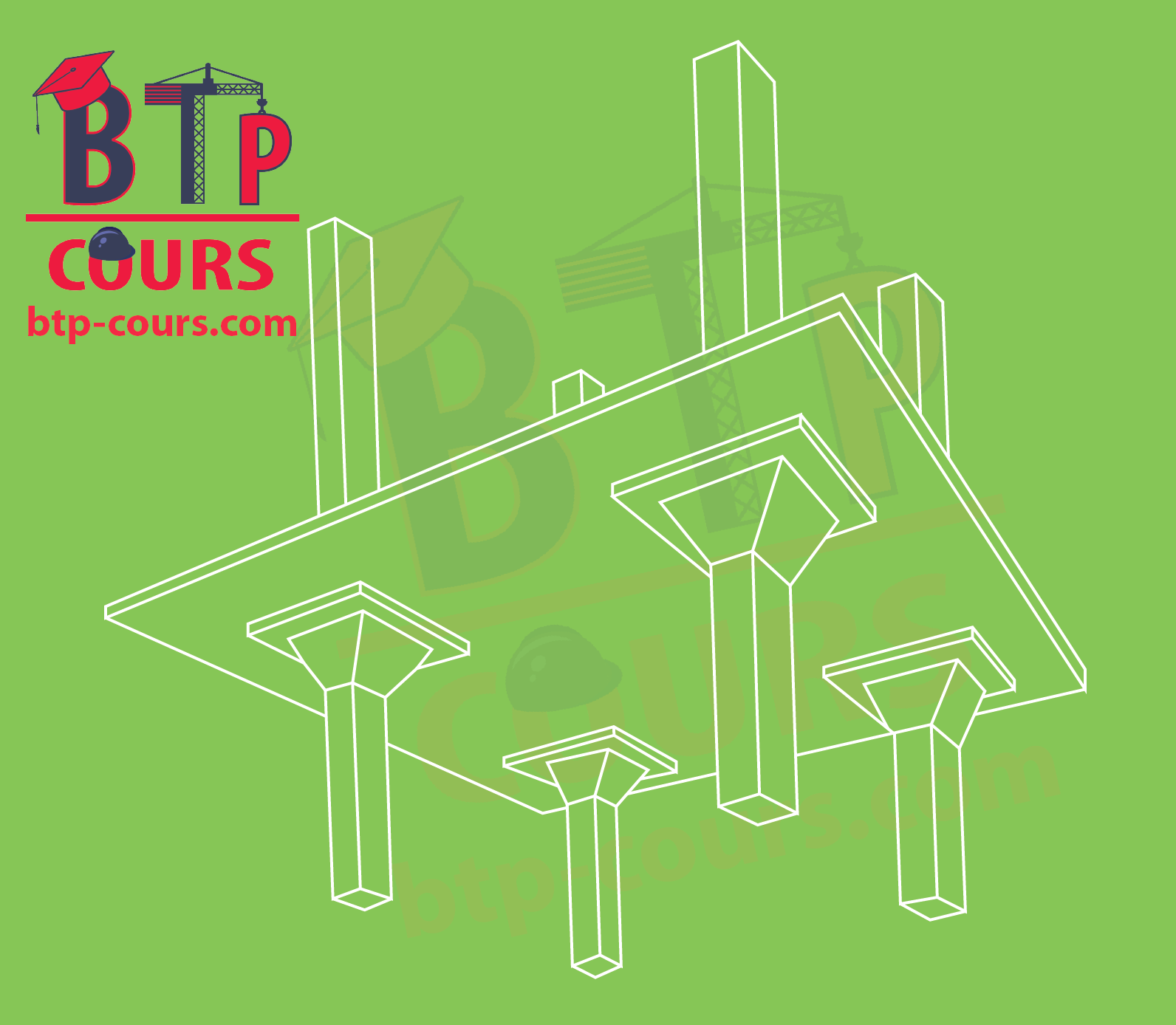

Plancher-dalle avec chapiteau et champignon
Dimensionnement:
- Portées entre axes : L = 6m à 16m
- Largeur : b = 6m à 16m
- Hauteur totale : h = 0,15 m à 0,35 m
