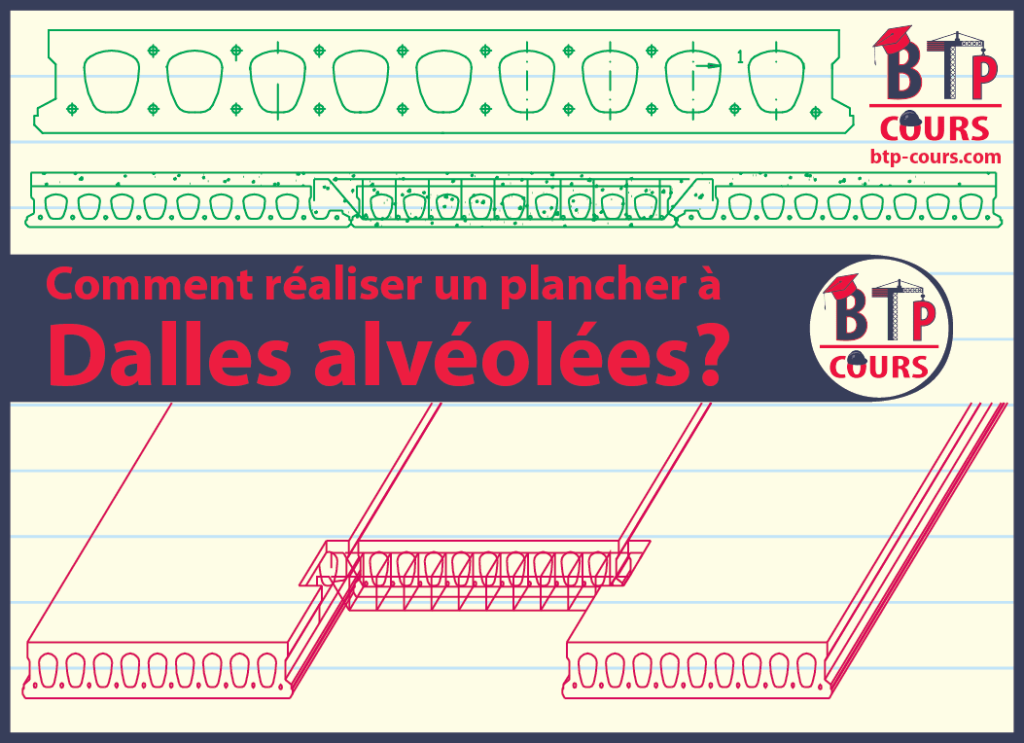

Les planchers à dalles alvéolées sont réalisés à partir de dalles alvéolées en béton armé ou précontrainte qui sont fabriqués en usine, elles forment la structure principale d’un plancher et sont le plus souvent associé à une table de compression constitué de treillis soudé et de béton coulé en place
En plus de la caisse à outils traditionnels il vous faut:
- Un perforateur
- Un laser
- Une barre à mine
- Une solution de boulonnage
- Un pulvérisateur
- Une aiguille vibrante
On vérifie que le chantier contient les matériaux suivants:
- Les dalles alvéolées
- Des cales en bois
- Du contreplaqué
- Des cales d’enrobage
- Des armatures
- Du produit de cure
- Du béton
- Du mortier
Pour votre sécurité n’oubliez pas:
- Les gants
- Le casque
- Les lunettes
- Les protections auditives
- Les bottes et les chaussures de sécurité
La mise en oeuvre d’un plancher vous amène à travailler en hauteur veillez à positionner l’ensemble des accessoires de protection collective sur vos ouvrages
La manipulation de dalles alvéolées nécessite de respecter certaines règles
Vérifiez la capacité de charge de vos moyens de levage
Prévoyez un espace de stockage dégagé et de niveau
Stockez les dalles alvéolées selon l’ordre de mise en place
Empilez-les sur un maximum de cinq rangées utilisé pour cela des cales en bois aligné aux extrémités S’il s’agit d’éléments précontraint ou répartis dans le cas de dalle alvéolés en béton armé
Toutes ces recommandations vous sont précisées dans le guide de mise en oeuvre du fabricant
La réalisation d’un plancher à dalles alvéolées ce fait en 9 étapes:
- La préparation
- Montage d’étaiement pour coffrages de rives
- La pose des lisses de rives
- La préparation des dalles alvéolées
- Pose de la première dalles alvéolées
- Pose des dalles suivante
- Finition du coffrage
- Le ferraillage
- Le coulage
- Commencez par vérifier la hauteur des arases des murs, pour cela servez-vous du trait de niveau si l’arase et trop haute rectifiez
- Contrôlez également la largeur de l’appui permettant de recevoir les éléments préfabriqués
- Elle dépend du type de mur et doit répondre aux prescriptions du fabricant
- Si votre chantier le nécessitent commencez par installer des platelages pour coffrage de rives
- Mettez en place les étaiements stabilisé sous forme de tour ou de cadres étaies
- Positionnés les pieds sur des cales reposant sur un sol stable puis fixez-les, pensez à bien régler leur niveau
- Installez maintenant des poutrelles sur les fourche puis réglez une pige de repères à la cote de la face intérieure du platelage pour cela servez-vous du trait de niveau et du laser
- Votre pige vous servira à régler précisément la hauteur de l’ensemble des poutrelles
- Positionnez est fixez à présent le platelage
- Il ne vous reste plus qu’à installer les garde-corps périphériques pour assurer votre sécurité
- Vos plateformes sont prêtes
- Afin de reprendre la charge en phase provisoire, d’améliorer la stabilité et de faciliter le réglage des dalles alvéolées, des lisses de rives sont à fixer contre les murs porteurs
- Positionnez les poutrelles le long des murs sur des étaient disposés tous les 1 mètre 50
- Réalisé un boulonnage tous les deux mètres pour assurer leur stabilité, Puis réglez leur hauteur à l’aide de la pige et du laser sur le niveau bas du plancher
- Selon le chantier vous pouvez adapter la fixation en utilisant directement les trous de tiges de banches
- Commencez par vérifier que la référence de la dalle alvéolé est conforme au calepinage de votre plancher
- Positionnez les garde-corps
- Fixez les élingues en vérifiant que les crochets sont positionnés du côté extérieur des dalles
- Aux besoins aidez-vous des cordes pour faciliter la manipulation en hauteur
- Vérifiez sécurisez puis apportez la dalles alvéolées suivante
- Positionnez-la et réglez-la comme la première dalle
- Veillez à bien ajustez leur écartement
- Une fois posée vous pouvez retirer le garde corps intermédiaires
- Recommencez l’opération pour couvrir l’ensemble du plancher
- Préparer un mortier pour boucher les jours entre les dalles alvéolées et le mur
- Si votre chantier le nécessite mettez en place un coffrage en périphérie du plancher sur les plateformes
- Réglez-le puits renforcez-le à l’aide de jambes de force
- Vous pouvez maintenant réaliser le ferraillage du plancher selon le plan de pose et le plan de structure
- C’est le moment de vous coordonnez avec l’électricien et le plombier du chantier pour la mise en place des incorporations
- Placez vos mailles de treillis sur cale en respectant un recouvrement de deux mailles
- Ligaturez bien au fur et à mesure l’ensemble des armatures pour éviter leurs déplacements pendant le
- Votre ferraillage est prêt
- Après avoir vérifié la conformité du béton vous pouvez maintenant couler
- Attention de bien répartir le béton sur l’ensemble du plancher
- Vibrez le aux vibreurs, ne restez pas trop longtemps au même endroit, déplacez lentement l’aiguille, mais ne l’utilisez pas pour égaliser le béton
- Réglez le niveau au laser puis réaliser le niveau de finition prévus dans les dispositions du marché
- Attention veillez à nettoyer les traces de béton en sous face du plancher temps qu’il est frais
- Pour éviter une dessiccation trop rapide du béton, pulvérisez un produit de cure sur la surface
