+ Calcul d’une gâchée de béton:
Pour calculer les quantités de matériaux que vous devez introduire dans une bétonnière, il faut multiplier la quantité de chacun des matériaux nécessaires pour la fabrication de 1 m3 (voir tableau ci dessous) par le rapport des contenances.
+ Rapport des contenances:
- RC = Rapport des contenances
- b = Capacité de la bétonnière
- B = Somme des quantités théoriques de chacun des matériaux que l’on introduit dans la bétonnière pour 1 m3 de béton.
+ Exemple N°1:
Vous devez préparer du béton CP 300 pervibré.
Vous disposez de granulats séparés (sable 0 – 8 et gravier 8 – 32) et d’une bétonnière de 180 litres de capacité. Vous allez doser vos matériaux en volume (litres).
Quantités de matériaux pour 1 m3 de béton CP 300 pervibré mis en place selon le tableau ci dessous:
- Ciment: 240 litres
- Sable 0 – 8: 570 litres
- Gravier 8 – 32: 755 litres
- Somme = 1565
Après malaxage et pervibrage de ces 1565 litres de matériaux on obtient 1000 litres de béton mis en place.
Quantités de matériaux à introduire dans une bétonnière de 180 litres pour obtenir une gâchée de béton CP 300:
- Ciment : 240 x 0,115 = 27 litres.
- Sable 0 – 8 : 570 x 0,115 = 66 litres.
- Gravier 8 – 32: 755x 0,115 = 87 litres.
- Somme : 1565 x 0,115 = 180 litres.
Après malaxage et pervibrage de ces 180 litres de matériaux on obtient:
1000 x 0,115 = 115 litres de béton mis en place.
+ Exemple N°2:

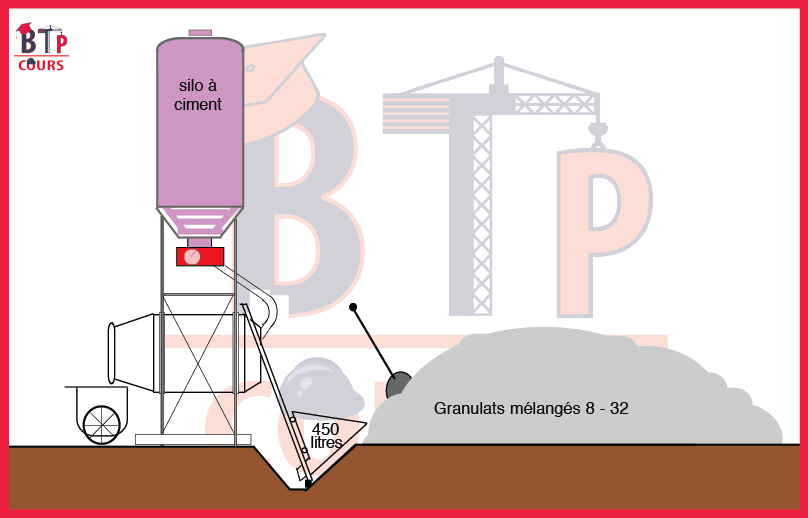

Vous devez préparer du béton CP 350 pervibré. Vous disposez de granulats mélangés 0 – 32 et d’une bétonnière avec skip de 450 litres, silo à ciment et balance automatique.
Vous allez doser les granulats en litres et le ciment en kg.
Le rapport des contenances sera calculé entre le skip de 450 litres et les matériaux que l’on y introduit.
Dans le cas présent ce sont uniquement les granulats que l’on introduit dans le skip.
Quantités de matériaux pour 1 m3 de béton CP 350 pervibré mis en place selon le tableau ci dessous
- Ciment: 280 litres
- Granulats 0 – 32: 1200 litres
- Somme: 1480 litres
Après malaxage et pervibrage de ces 1475 litres de matériaux on obtient 1000 litres de béton mis en place.
Quantités de matériaux à introduire dans le skip de 450 litres de la bétonnière et masse de ciment à placer sur la balance pour obtenir une gâchée de béton CP 350:
- Ciment : 280 x 0,375 = 105 litres
- Granulats 0 – 32: 1200 x 0,375 = 450 litres
- Somme : 1475 x 0,375 = 555 litres
- Ciment en kg : 350 · 0,375 = 131 kg
Après malaxage et pervibrage de ces 555 litres de matériaux on obtient:
1000 x 0,375 = 375 litres de béton mis en place.
+ Tableau calcul des composants des bétons:
BETONS PERVIBRÉS | |||||||
QUANTITES EN KILOGRAMMES | QUANTITES EN LITRES | ||||||
Dosage du ciment | Granulats 0 – 32 mm | Granulats séparés | Dosage du ciment | Granulat 0 -32 | Granulats séparés | ||
sable 0 – 8 | gravier 8 – 32 | sable 0 – 8 | gravier 8 – 32 | ||||
kg | kg | kg | kg | Litres | Litres | Litres | Litres |
200 | 2170 | 870 | 1300 | 160 | 1275 | 600 | 785 |
250 | 2125 | 850 | 1275 | 200 | 1250 | 585 | 770 |
300 | 2080 | 830 | 1250 | 240 | 1225 | 570 | 755 |
350 | 2030 | 810 | 1220 | 280 | 1200 | 555 | 740 |
400 | 1975 | 785 | 1190 | 320 | 1175 | 545 | 725 |
+ Exercice N°1:
Calculez les quantités de granulats et de ciment à introduire dans une bétonnière, ainsi que la quantité de béton mis en place par gâchée.
Béton CP 400 pervibré
Granulats séparés (sable 0 – 8 et gravier 8 – 32) Bétonnière avec silo à ciment et balance automatique Capacité du skip de la bétonnière: 500 litres
+ Exercice N°2:
Calculez les quantités de granulats et de ciment à introduire dans une bétonnière, ainsi que la quantité de béton mis en place par gâchée.
Béton CP 350 pervibré
Granulats mélangés 0 – 32
Petite bétonnière de 210 litres
Ciment dosé au sac ou à la caissette de dosage Granulats dosés à la brouette
+ Exercice N°3:
Vous devez réaliser le radier d’un garage de 5,50 m par 6,00 m. L’épaisseur du radier est de 20 cm et le béton utilisé est un CP 300 pervibré.
Pour exécuter ce travail, vous disposez d’une petite bétonnière de 150 litres, de granulats mélangés 0 – 32 et d’une caissette de dosage.
Calculer les quantités de matériaux que vous allez introduire dans la bétonnière à chaque gâchée et la quantité de gâchées nécessaire à l’exécution de ce radier.
