   But de l’essai Analyse granulométrique

Cet essai « analyse granulométrique » nous permet d’identifier des sols, les classer et même également les nommer

  Domaine d’application

Classification des sols, étude des matériaux de construction

  Appareillage

• balance et différents poids

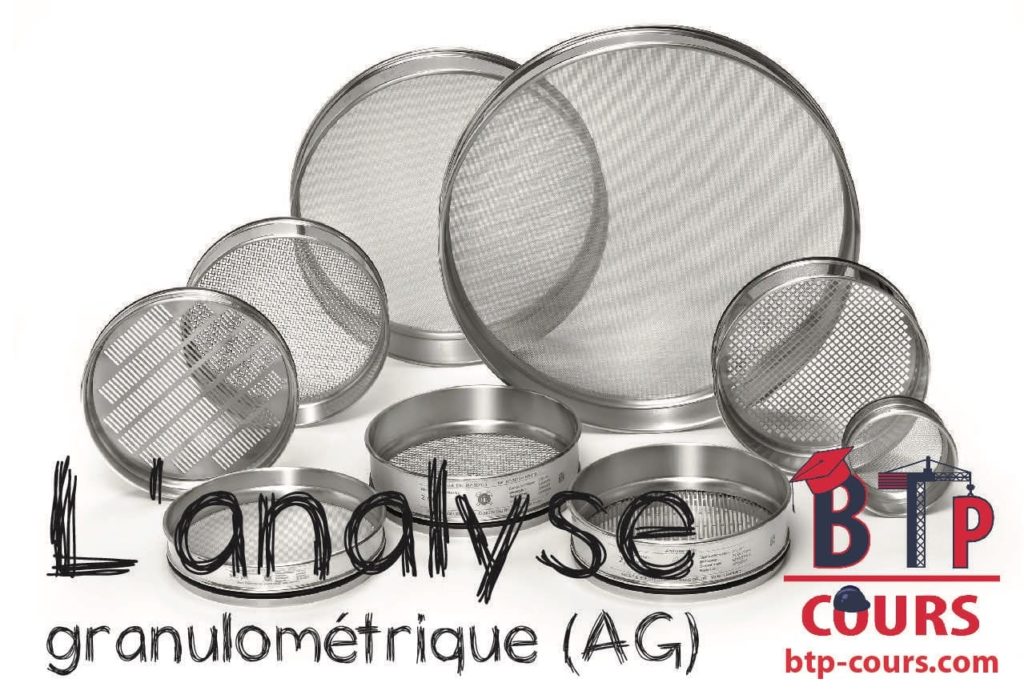

• tamis en mm (100-80-63-50-40-31.5-25-20-16-12,5-10-8-6,3-5,4-3,15-2.5-2-1,25-0,630-0,315-0,160-0,08)
• vibreur de tamis

  Durée de l’essai

après le prélèvement : 03 jours

  Préparation de l’échantillon pour essai

L’échantillon doit être préparé suivant les prescriptions de la norme: lamasse de l’échantillon pour essai doit être supérieur à 0.2D, avec D la plus grande dimension spécifiée en (mm)

  Mode opératoire

on prépare deux échantillons pour essai.
L’un de masse Mh1 pour déterminer la teneur en eau, et l’autre de masse Mh pour effectuer l’essai.
Séchage à l’étuve jusqu’à constante du premier échantillon Mh1 et peser, soit Ms1 sa masse sèche.
La masse sèche (Ms) de l’échantillon soumis à l’analyse granulométrique est calculée de la manière suivante : Ms=Ms1/Mh1.Mh
Imbiber la masse Mh dans l’eau pendant 24h.
versé sur un ou plusieurs tamis de décharge protégeant le tamis de lavage .La maille du tamis de lavage correspond à la plus petite maille de la colonne utilisée lors du tamisage(0.080 mm).
On le repasse à l’étuve pendant 24h après avoir lavé le matériau pour éliminer les fines.
On sort le matériau que l’on verse sur les tamis disposés comme dans l’appareillage et on secoue à la main ou au vibreur de tamis, il y aura un passage selon le diamètre des tamis.
On enlève chaque tamis et on pèse le refus, au fur et à mesure en faisant un cumul sur le tamis suivant.

  Expression des résultats

Calcul
Teneur en eau ????(%)=(????????????−????????/????????????????)∗????????????
M1h : la masse humide de l’échantillon
M1S : La masse sèche après étuvage (105 °C ±5)
La masse des refus cumulés
????=∑????????
Ri : la masse des refus au ième tamis.
Pourcentage des refus cumulés ????????=(????????/????????)∗????????????
Pourcentage des passants cumulés ????????=[????−????????????????]∗????????????=????????????−????????
Tracer la courbe granulométrique des pourcentages des passants cumulés en fonction des ouvertures des tamis.
